W spawaniu konstrukcji stalowych podstawowe rozróżnienie dotyczy tego, jak ustawione są łączone elementy oraz z ilu stron wykonano spoinę.
Spoina czołowa jest stosowana wtedy, gdy blachy (lub inne elementy) są łączone na styk, czyli ich krawędzie spotykają się w jednej płaszczyźnie. Taka spoina przenosi obciążenia w przekroju złącza i często wiąże się z wymaganiami dotyczącymi przetopu i przygotowania krawędzi (np. ukosowania), zależnie od grubości materiału i wymagań wytrzymałościowych.
Drugi człon nazwy mówi o tym, czy spawanie wykonano z jednej czy z dwóch stron:
- "jednostronna" – spoinę wykonano tylko z jednej strony złącza. W praktyce może to wynikać z dostępu montażowego, technologii lub założeń dokumentacji.
- "dwustronna" – spoiny (lub ściegi) wykonuje się po obu stronach, co zwykle zwiększa możliwość uzyskania pełniejszego przetopu i/lub korzystniejszego rozkładu naprężeń, ale wymaga dostępu do obu stron.

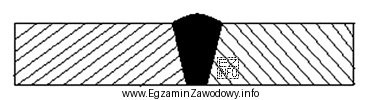

Odpowiedź "Czołową jednostronną." jest właściwa, bo wskazuje jednocześnie typ geometrii połączenia (czołowe, na styk) oraz liczbę stron wykonania (jednostronne).
Pozostałe propozycje są błędne z typowych powodów:
- "Czołową dwustronną." – myli kryterium liczby stron; dwustronność oznacza spoinę po obu stronach złącza.
- "Pachwinową dwustronną." – spoina pachwinowa dotyczy złączy narożnych, zakładkowych lub teowych (kątowych), a nie klasycznego złącza na styk; dodatkowo dochodzi kryterium stron.
- "Pachwinową jednostronną." – podobnie, niezgodny typ spoiny (pachwinowa) dla złącza czołowego; jednostronność nie naprawia błędnej klasyfikacji geometrii.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy elementy są na styk (czołowa), czy tworzą kąt/naroże (pachwinowa). Dopiero potem sprawdź, czy spoina jest po jednej, czy po dwóch stronach.
