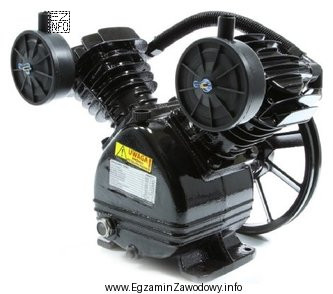

Sprężarka tłokowa należy do sprężarek wyporowych. Oznacza to, że powietrze jest sprężane w komorze roboczej o zmniejszającej się objętości, a elementem wykonawczym jest tłok poruszający się w cylindrze. Na rysunkach (poglądowych lub uproszczonych) często da się rozpoznać cylinder, tłok, ewentualnie korbowód/wał korbowy lub głowicę z zaworami ssącymi i tłocznymi.
Odpowiedź "Tłokową." jest właściwa, gdy na ilustracji widać właśnie rozwiązanie z tłokiem i cylindrem (charakterystyczne dla sprężarek tłokowych), a nie elementy wirujące czy przeponę.
- "Spiralną." wybiera się błędnie, gdy myli się uproszczone kształty. Sprężarka spiralna (scroll) ma dwie współpracujące spirale i nie pracuje na zasadzie tłoka w cylindrze.
- "Śrubową." jest niepoprawna, jeśli na rysunku nie ma pary zazębiających się wirników śrubowych (rotorów). Sprężarka śrubowa spręża powietrze ruchem obrotowym, a jej cechy konstrukcyjne różnią się od układu korbowo‑tłokowego.
- "Membranową." nie pasuje, gdy brak elastycznej membrany (przepony) oddzielającej przestrzeń sprężania od napędu. W sprężarce membranowej sprężanie realizuje odkształcanie membrany, a nie ruch tłoka w cylindrze.
Wskazówka egzaminacyjna: szukaj na rysunku elementu wykonującego ruch posuwisto‑zwrotny (tłok) oraz cylindra. Gdy dominują elementy wirujące (rotory/spirale), zwykle nie jest to sprężarka tłokowa.
