KWALIFIKACJA GIW9 - CZERWIEC 2020



PYTANIE NR 5.
Który rodzaj tamy przedstawiony jest na rysunku?

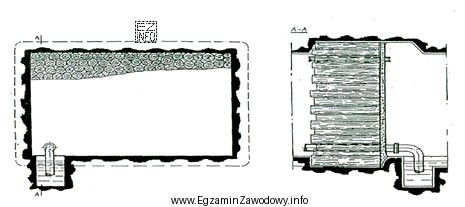

Ilustracja przedstawia przekrój poprzeczny oraz przekrój wzdłużny tamy izolacyjnej klocowej, stosowanej w górnictwie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Izolacyjna klocowa." jest właściwa, jeżeli na rysunku widoczna jest przegroda wykonana z ułożonych klocków (elementów masywnych), której celem jest odizolowanie wyrobiska. Warianty "deskowa" dotyczą konstrukcji z desek, a "murowa" – przegrody murowanej, więc nie pasują do budowy klocowej.

Pełne wyjaśnienie:

W pytaniach tego typu kluczowe jest rozpoznanie konstrukcji przegrody na rysunku oraz powiązanie jej z funkcją tamy. Odpowiedź "Izolacyjna klocowa." jest poprawna wtedy, gdy rysunek przedstawia tamę o budowie z masywnych elementów (klocków) układanych warstwami, tworzących szczelną lub możliwie szczelną przegrodę służącą do odizolowania przestrzeni wyrobiska.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Regulacyjna deskowa." – określenie "deskowa" wskazuje na konstrukcję z desek (inna technologia i inny wygląd na rysunku). Dodatkowo "regulacyjna" odnosi się do roli przegrody w kształtowaniu przepływu (np. powietrza), co nie jest tożsame z izolowaniem rejonu.
  • "Oddzielająca deskowa." – ponownie występuje niezgodność konstrukcji (deskowa zamiast klocowej). Ponadto "oddzielająca" sugeruje funkcję rozdzielenia przestrzeni lub strumieni, co nie musi oznaczać izolacji w rozumieniu odcięcia i uszczelnienia rejonu.
  • "Izolacyjna murowa." – funkcja "izolacyjna" może brzmieć kusząco, ale "murowa" oznacza przegrodę w technologii murowanej; na rysunku powinna być widoczna charakterystyczna struktura muru, a nie układ klocków.

Wskazówka egzaminacyjna: najpierw identyfikuj materiał/technikę (klocki, deski, mur), a dopiero potem weryfikuj opis funkcji (izolacyjna, oddzielająca, regulacyjna). Zmniejsza to ryzyko pomyłki wynikającej z podobieństwa nazw funkcji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest tama izolacyjna w wyrobisku górniczym?
Tama izolacyjna to przegroda wykonywana w wyrobisku, której zadaniem jest odizolowanie określonego rejonu (np. z powodu zagrożenia) od pozostałej części kopalni. W praktyce liczy się możliwie duża szczelność oraz stabilność konstrukcji, aby ograniczyć przepływ mediów i rozprzestrzenianie się zagrożeń.
Jak rozpoznać na rysunku tamę klocową?
Tamę klocową rozpoznaje się po warstwowym układzie masywnych elementów (klocków) tworzących "ścianę" w przekroju wyrobiska. Na rysunkach zwykle widać bryły o większych wymiarach niż deski oraz brak typowego wzoru muru. Najpierw oceniaj konstrukcję, potem nazwę funkcji.
Jaka jest różnica między tamą klocową a deskową?
Różnica dotyczy technologii wykonania i wyglądu: tama klocowa jest budowana z masywnych elementów (klocków), a tama deskowa z desek (elementów cienkich, warstwowych). Na egzaminie często rozstrzyga to rysunek: deski tworzą drobniejszy "rysunek" konstrukcji, klocki są wyraźnie większe.
Dlaczego w odpowiedziach pojawia się "murowa" i kiedy pasuje?
Określenie "murowa" odnosi się do tam wykonywanych w technologii murowanej, czyli o strukturze muru. Pasuje wtedy, gdy na rysunku widać charakterystyczny układ cegieł/bloczków lub opis wskazuje na murowanie. Jeśli na rysunku są wyraźne klocki układane warstwami, odpowiedź "murowa" będzie myląca.
Co oznacza w nazwie tamy przymiotnik "izolacyjna"?
"Izolacyjna" opisuje przede wszystkim funkcję: odcięcie/oddzielenie rejonu wyrobisk w sposób ograniczający przepływ powietrza, gazów lub dymów oraz rozprzestrzenianie się zagrożenia. Na testach łatwo pomylić ją z "oddzielającą" lub "regulacyjną", dlatego zawsze zestawiaj funkcję z konstrukcją z rysunku.
Czy z samego tekstu pytania da się wybrać poprawny rodzaj tamy?
Nie, to pytanie jest typowo "rysunkowe": poprawna odpowiedź wynika z tego, co przedstawia ilustracja (konstrukcja i detale). Bez rysunku można jedynie opisać, jak rozróżnia się typy tam, ale nie da się jednoznacznie wskazać właściwej opcji. Na egzaminie upewnij się, że analizujesz samą konstrukcję.
Jakie elementy rysunku są najważniejsze przy rozpoznawaniu tamy?
Najważniejsze są: materiał i sposób wykonania (klocki, deski, mur), sposób wypełnienia przekroju wyrobiska, ewentualne uszczelnienia oraz to, czy przegroda wygląda na pełną czy "regulowaną". Dobrą metodą jest nazwanie techniki budowy jednym słowem, a dopiero potem dopasowanie członu funkcjonalnego.
Kiedy w kopalni stosuje się tamy oddzielające lub regulacyjne?
Stosuje się je wtedy, gdy celem jest rozdzielenie rejonów lub kształtowanie przepływów (np. w układzie przewietrzania), a nie pełna izolacja. W testach te nazwy są pułapką: brzmią podobnie do "izolacyjnej", ale odnoszą się do innego celu. Rysunek zwykle zawiera wskazówki, czy przegroda jest pełna czy "sterująca".
Dlaczego uczniowie mylą tamę klocową z murową?
Najczęściej działa tu skrót myślowy: obie konstrukcje wyglądają jak "ściana" w wyrobisku, więc bez analizy faktury można je zlać w jedną kategorię. Pomaga świadome szukanie wzoru: mur ma regularne wiązanie elementów, a konstrukcja klocowa wygląda jak ułożone warstwami masywne klocki o większych "oczach".
Jak się uczyć rozpoznawania rodzajów tam na egzamin GIW.2?
Pracuj na zestawach rysunków i rób własną "ściągę obrazkową": obok nazwy wpisz 2–3 cechy rozpoznawcze (np. klocowa = masywne klocki, deskowa = cienkie warstwy, murowa = wzór muru). Na sprawdzianie zawsze wykonaj dwa kroki: (1) typ konstrukcji, (2) funkcja z nazwy.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Odpowiedź "Izolacyjna klocowa." jest właściwa, jeżeli na rysunku widoczna jest przegroda wykonana z ułożonych klocków (elementów masywnych), której celem jest odizolowanie wyrobiska."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ do kwalifikacji z eksploatacji podziemnej złóż (dział: tamy i przegrody)
  • Instrukcje zakładowe (kopalniane) dotyczące wykonywania i kontroli tam w wyrobiskach
  • Podręczniki z górnictwa podziemnego omawiające zagrożenia i izolację rejonów (pożar, wentylacja) – rozdziały o przegrodach i tamach
