KWALIFIKACJA BUD24 - STYCZEŃ 2023

PYTANIE NR 31.

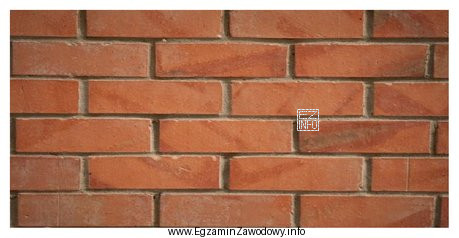

Który rodzaj wiązania cegieł przestawiono na ilustracji?
Ilustracja przedstawia fragment muru wykonanego z cegieł, ułożonych w wiązaniu wozówkowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiązanie wozówkowe rozpoznaje się po tym, że w licu muru widoczne są wyłącznie wozówki, czyli dłuższe boki cegieł ułożonych równolegle do lica. Pozostałe odpowiedzi opisują inne układy (z główkami, płytkami lub mieszane), więc nie pasują do takiego obrazu.

Pełne wyjaśnienie:

Wiązania cegieł rozpoznaje się przede wszystkim po tym, który bok cegły jest widoczny na licu muru i jak układają się spoiny. W przypadku odpowiedzi "Wozówkowe." w licu występują wozówki, czyli dłuższe boki cegieł (cegły leżą równolegle do lica). Taki układ daje charakterystyczny rytm prostokątnych pól o długości odpowiadającej długości cegły.

Odpowiedź "Główkowe." dotyczy sytuacji, gdy na licu dominują główki, czyli krótsze boki cegieł. Wtedy widoczne elementy mają inną proporcję (krótszy wymiar na elewacji) i inny rysunek spoin, dlatego nie odpowiadają wiązaniu wozówkowemu.

Odpowiedź "Płytkowe." nie jest typowym, podstawowym określeniem standardowego wiązania muru z cegły pełnej w tym znaczeniu, w jakim używa się nazw "wozówkowe" i "główkowe". Może prowadzić do mylenia pojęć związanych z elementami cienkimi (np. płytkami licowymi), a nie z klasycznym układem cegieł w murze.

Odpowiedź "Blokowe." odnosi się raczej do materiałów o większych wymiarach (bloków) niż cegła i nie opisuje klasycznego nazewnictwa wiązań cegieł. W kontekście renowacji murów ceglanych byłaby to myląca kategoria.

Na egzaminie warto zapamiętać prostą zasadę: wozówka = długi bok widoczny, główka = krótki bok widoczny. Następnie porównaj to z ilustracją, analizując proporcje cegieł i przebieg spoin pionowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wiązanie wozówkowe to układ, w którym na licu muru widoczne są wozówki, czyli dłuższe boki cegieł. Cegły są ułożone równolegle do lica, a rozpoznanie opiera się na proporcjach widocznych cegieł i rytmie spoin.
Wozówka to dłuższy bok cegły widoczny na licu, a główka to krótszy bok. Na rysunku/zdjęciu porównaj proporcje prostokątów: długie pola wskazują na wozówki, krótsze i bardziej "kwadratowe" na główki.
Wiązanie główkowe oznacza dominację krótszych boków cegieł na licu, więc rysunek elewacji ma inny rytm i inne proporcje widocznych elementów. Jeśli na ilustracji widać długie boki cegieł, to nie jest układ główkowy.
Najczęściej myli się nazwy (wozówka/główka), patrzy na spoiny zamiast na widoczny bok cegły albo zakłada, że każdy regularny układ to wiązanie wozówkowe. Pomaga reguła: najpierw identyfikuj bok cegły, dopiero potem nazwę wiązania.
Nie. Spoiny są ważne, ale kluczowe jest ustalenie, czy na licu widoczne są wozówki czy główki. Spoiny mogą wyglądać podobnie w różnych układach, natomiast proporcje widocznych cegieł (długi vs krótki bok) są bardziej jednoznaczne.
Gdy wykonujesz uzupełnienia, przemurowania lub naprawy w murze historycznym, odtworzenie wiązania jest ważne dla spójności estetycznej i zgodności z istniejącą tkanką. Inne wiązanie może zdradzać naprawę i zaburzać odbiór elewacji.
Wiązanie determinuje rysunek lica: rytm cegieł, przebieg spoin i "podział" powierzchni. Przy obiektach zabytkowych jest to element charakteru architektury, dlatego niewłaściwie dobrane wiązanie w naprawie może być łatwo zauważalne.
Zwykle nie, bo "blokowe" kojarzy się z murowaniem z większych elementów (bloków), a nie z klasycznymi nazwami wiązań cegły. W pytaniach o wiązania cegieł najczęściej spotyka się określenia związane z wozówką i główką.
Ćwicz na zestawach zdjęć i rysunków: najpierw zaznacz, gdzie widzisz wozówki, a gdzie główki, potem nazwij wiązanie. Dobrą metodą są fiszki: z jednej strony obraz, z drugiej nazwa i krótka cecha rozpoznawcza.
Najważniejsza jest czytelność lica: widoczność pełnych cegieł, proporcji ich boków oraz spoin pionowych i poziomych. Jeśli obraz jest nieostry lub ucięty, trudniej rozróżnić wozówki od główek, więc warto szukać fragmentu z wyraźnym układem.
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Wiązanie wozówkowe rozpoznaje się po tym, że w licu muru widoczne są wyłącznie wozówki, czyli dłuższe boki cegieł ułożonych równolegle do lica."

Materiały:

  • Podręczniki i poradniki z zakresu murarstwa (część o wiązaniach cegieł i nazewnictwie elementów cegły)
  • Materiały dydaktyczne szkół budowlanych dotyczące murów ceglanych i rozpoznawania wiązań
  • Atlasy/kompendia detali architektonicznych i konstrukcyjnych (mury ceglane, elewacje)
