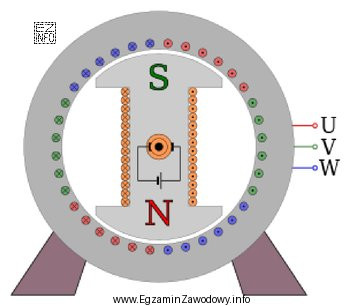

Rozpoznanie rodzaju wirującej maszyny elektrycznej na ilustracji opiera się na cechach konstrukcyjnych, które są charakterystyczne dla danej grupy maszyn. Odpowiedź "Synchroniczną." jest właściwa, gdy rysunek przedstawia maszynę, której wirnik jest przeznaczony do wytworzenia własnego pola magnetycznego (wzbudzenie) i która w stanie ustalonym pracuje synchronicznie z polem wirującym stojana.
Dlaczego "Synchroniczną."
Maszyny synchroniczne (silniki/prądnice) w pracy ustalonej nie mają poślizgu: prędkość wirnika jest zgodna z prędkością pola wirującego stojana wynikającą z częstotliwości zasilania i liczby biegunów. Konstrukcyjnie często spotyka się wirniki z elementami wzbudzenia (np. uzwojenie wzbudzenia lub magnesy trwałe), co odróżnia je od typowych wirników indukcyjnych.
Dlaczego pozostałe odpowiedzi są niepoprawne
- "Indukcyjną klatkową." – maszyna indukcyjna klatkowa ma charakterystyczny wirnik "klatkowy" (pręty zwarte pierścieniami), a jej prędkość zależy od obciążenia (występuje poślizg). Jeśli na ilustracji widoczne są cechy typowe dla wzbudzenia wirnika lub inna konstrukcja niż klatka, ta odpowiedź nie pasuje.
- "Indukcyjną pierścieniową." – odmiana indukcyjna z wirnikiem uzwojonym i wyprowadzonym na pierścienie ślizgowe (dla dołączania oporów rozruchowych). W zadaniach rozpoznawczych łatwo ją pomylić z maszyną synchroniczną, ale o rozstrzygnięciu decyduje to, czy pokazano rozwiązanie typowe dla indukcji (poślizg i wirnik uzwojony do celów rozruchu) czy dla wzbudzenia synchronicznego.
- "Komutatorową prądu przemiennego." – maszyny komutatorowe rozpoznaje się po komutatorze i układzie szczotek. Jeżeli na ilustracji nie ma komutatora (segmentowanego pierścienia) i szczotek, wybór tej odpowiedzi jest błędem wynikającym z mylenia ogólnej "maszyny AC" z maszyną komutatorową.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi wypisz w myślach 2–3 cechy rozstrzygające widoczne na rysunku (np. obecność komutatora/szczotek, "klatki" wirnika, pierścieni ślizgowych, elementów wzbudzenia). Dopiero potem dopasuj typ maszyny – to zmniejsza ryzyko wyboru "najbardziej znanej" odpowiedzi.
