Wodomierz skrzydełkowy należy do wodomierzy mechanicznych, w których wielkość przepływu jest wyznaczana na podstawie prędkości obrotu elementu wirującego. Charakterystycznym elementem jest wirnik z łopatkami (skrzydełkami), który obraca się pod wpływem przepływającej wody. Obroty wirnika są przekazywane (zwykle przez sprzęgło magnetyczne i przekładnię) na mechanizm wskazujący (liczydło).

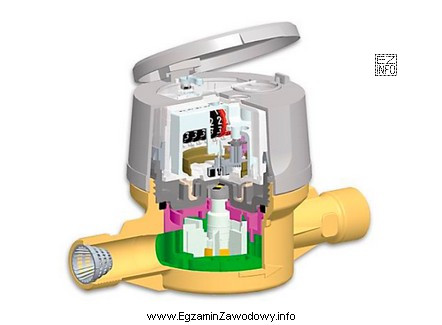

Odpowiedź "Skrzydełkowy." jest właściwa wtedy, gdy na ilustracji rozpoznawalny jest właśnie taki wirnik łopatkowy oraz typowa komora pomiarowa dla tej konstrukcji. W praktyce montera istotne jest rozróżnianie typów, bo mają różne zastosowania (zakresy przepływu, odporność na zanieczyszczenia, straty ciśnienia) i inaczej zachowują się przy małych/dużych przepływach.
Dlaczego pozostałe odpowiedzi nie pasują:
- "Sprzężony." – wodomierz sprzężony (compound) to rozwiązanie o innej idei: zestaw dwóch elementów pomiarowych (dla małych i dużych przepływów) przełączanych zaworem. Na rysunku takiego wodomierza oczekuje się bardziej złożonego układu niż pojedynczy wirnik skrzydełkowy.
- "Zwężkowy." – nazwa wskazuje na pomiar związany ze zwężką (zmianą przekroju) i zależnością ciśnienia od prędkości przepływu. W typowej konstrukcji nie identyfikuje się "skrzydełka" jako elementu podstawowego, tylko element zwężający i układ pomiaru różnicy ciśnień.
- "Śrubowy." – wodomierz śrubowy ma wirnik o innym kształcie: przypomina śrubę/helisę. Jeśli widoczne są klasyczne łopatki (skrzydełka), a nie helisa, to nie jest to konstrukcja śrubowa.
Wskazówka egzaminacyjna: przy pytaniach "co przedstawiono na ilustracji" najpierw nazwij w myślach element pomiarowy (łopatki, śruba, dwa tory pomiaru, zwężka), a dopiero potem dopasuj nazwę typu wodomierza do tej cechy.
