KWALIFIKACJA INF2 - STYCZEŃ 2023 (test 2)

PYTANIE NR 2.
Który rysunek przedstawia ułożenie żył przewodu UTP we wtyku 8P8C zgodnie z normą TIA/EIA-568-A, sekwencją T568A?

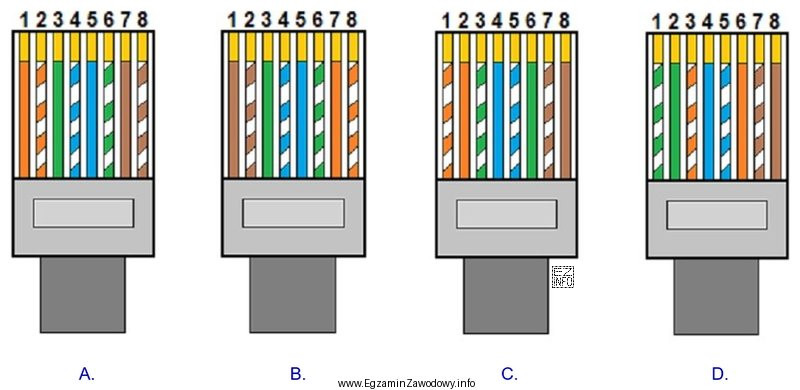

Ilustracja przedstawia cztery rysunki wtyków 8P8C, które są używane do zakończenia przewodów UTP w sieciach komputerowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
T568A to zdefiniowana kolejność barw żył we wtyku 8P8C (piny 1–8). Poprawny rysunek musi pokazywać właściwą sekwencję par: zielona na pinach 1–2, pomarańczowa na 3 i 6 oraz niebieska na 4–5 i brązowa na 7–8. Tylko jedna grafika spełnia tę kolejność.

Pełne wyjaśnienie:

Standard T568A opisuje, w jakiej kolejności należy ułożyć żyły przewodu UTP podczas zarabiania wtyku 8P8C (potocznie nazywanego RJ-45). W zadaniach egzaminacyjnych kluczowe jest, aby rozumieć dwie rzeczy: numerację pinów oraz kolejność kolorów przypisaną do sekwencji T568A.

Dla T568A charakterystyczne jest to, że para zielona trafia na piny 1–2, a para pomarańczowa jest rozdzielona na piny 3 i 6. Para niebieska zajmuje piny 4–5, a para brązowa piny 7–8. Poprawny rysunek musi więc odzwierciedlać pełną sekwencję od pinu 1 do 8, a nie tylko "podobny układ".

Dlaczego pozostałe odpowiedzi są błędne?

  • Inny standard (np. T568B): częsty błąd to wybranie układu, w którym para pomarańczowa jest na 1–2, a zielona na 3 i 6. Taki układ nie jest T568A.
  • Odwrócona numeracja pinów: niektóre rysunki przedstawiają wtyk z innej strony. Jeśli kolejność pinów jest czytana "od końca", kolory pozornie się nie zgadzają mimo znajomości standardu.
  • Zamiana pojedynczych żył: czasem rysunek ma poprawne pary na właściwych pinach, ale zamienione żyły w parze (np. biało-zielony z zielonym). To również jest błąd zarobienia.

W praktyce egzaminacyjnej warto zawsze sprawdzić trzy punkty kontrolne: (1) co jest na pinie 1, (2) czy piny 4–5 to para niebieska, (3) czy piny 7–8 to para brązowa. Jeśli te elementy pasują, dopiero wtedy weryfikuj piny 3 i 6.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
T568A to standardowy układ przypisania kolorów żył skrętki do pinów złącza 8P8C. Określa kolejność od pinu 1 do 8, dzięki czemu przewody i gniazda w sieci LAN są zarobione spójnie i przewidywalnie.
Najłatwiej zapamiętać, że w T568A para zielona jest na pinach 1–2, a w T568B na 1–2 jest para pomarańczowa. Reszta (niebieska na 4–5 i brązowa na 7–8) pozostaje taka sama, więc porównuj głównie piny 1–2 oraz 3 i 6.
W T568A (tak samo jak w T568B) na pinach 4 i 5 znajduje się para niebieska. To dobry punkt kontrolny przy rozpoznawaniu rysunku: jeżeli 4–5 nie są niebieskie, rysunek na pewno nie przedstawia poprawnego zakończenia standardowego.
Rysunki mogą pokazywać wtyk od strony styków lub od strony wprowadzenia kabla. Zmiana perspektywy powoduje "odwrócenie" kolejności pinów. Dlatego zawsze szukaj oznaczeń pinów na rysunku albo upewnij się, z której strony oglądasz złącze.
Oba standardy są poprawne dla typowych połączeń Ethernet, o ile zachowasz konsekwencję na obu końcach przewodu (wtedy powstaje kabel prosty). Problem pojawia się, gdy pomylisz standardy na końcach niechcący lub zamienisz żyły w jednej parze.
Stosuje się ten standard, który jest przyjęty w danej instalacji lub wymagany w projekcie. W praktyce ważniejsza od wyboru A/B jest konsekwencja: wszystkie gniazda i patchpanele w danym obiekcie powinny być zakończone według jednego, ustalonego schematu.
Najczęściej spotyka się: pomylenie T568A z T568B, odwrócenie kolejności pinów przez złą stronę patrzenia, zamianę żył w parze (biały z kolorowym), zbyt mocne rozplecenie par oraz niedociśnięcie żyły do końca wtyku.
Najpewniej użyć testera okablowania, który pokaże mapę żył (1↔1, 2↔2 itd.) oraz ewentualne zamiany. Dodatkowo wizualnie porównaj kolejność kolorów we wtyku z sekwencją T568A, pamiętając o prawidłowej numeracji pinów.
8P8C oznacza złącze mające 8 pozycji i 8 styków. W sieciach LAN jest ono powszechnie używane do terminacji skrętki miedzianej. Potoczna nazwa "RJ-45" bywa używana zamiennie, choć technicznie nie zawsze jest to precyzyjne.
Ćwicz na rysunkach i realnych wtykach: rozpoznawaj piny 1–8, ucz się trzech punktów kontrolnych (1–2, 4–5, 7–8) i wykonaj kilka zarobień kabla, a potem sprawdź je testerem. To minimalizuje pomyłki "na pamięć".
