Złącze systemu OBD-II (On-Board Diagnostics) to standardowe gniazdo diagnostyczne 16-pin, używane do podłączania testera/interfejsu w celu odczytu parametrów, monitorów gotowości i kodów usterek (DTC). W praktyce warsztatowej rozpoznanie tego gniazda jest podstawową umiejętnością, bo bez właściwego podłączenia nie da się rozpocząć typowej diagnozy elektronicznej.
Najważniejsze cechy rozpoznawcze złącza OBD-II (SAE J1962):
- 16 styków (zwykle widoczne jako dwa rzędy pinów/gniazd po 8).
- Kształt zbliżony do trapezu – boki są skośne, dzięki czemu wtyk ma jednoznaczną orientację.
- Jednolity, "diagnostyczny" format spotykany w kabinie pojazdu (często pod deską rozdzielczą po stronie kierowcy, w okolicy kolumny kierownicy lub konsoli).

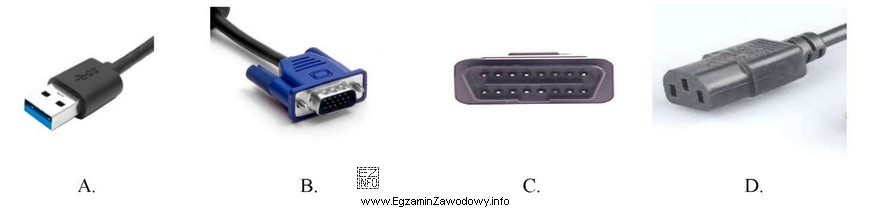

Dlaczego pozostałe rysunki mogą być błędne? Najczęściej przedstawiają złącza podobne funkcjonalnie lub wizualnie, ale niespełniające standardu OBD-II, np.:
- złącza serwisowe producenta (inne kształty, inna liczba pinów, czasem okrągłe),
- złącza komputerowe/teleinformatyczne (np. RJ, USB) – inne rozmieszczenie styków i inny profil obudowy,
- gniazda zasilania lub złącza instalacji elektrycznej, które nie mają charakterystycznej trapezowej formy i 16 styków.
Wskazówka egzaminacyjna: gdy widzisz kilka rysunków złączy, najpierw policz piny i sprawdź trapezowy zarys. Dopiero potem zwracaj uwagę na detale obudowy. To ogranicza typowy błąd "rozpoznawania po skojarzeniu", gdy wybiera się dowolne popularne gniazdo zamiast standardu OBD-II.
