KWALIFIKACJA ELM5 - CZERWIEC 2015

RS‑232 to klasyczny interfejs komunikacji szeregowej spotykany w starszych komputerach i wielu urządzeniach serwisowych/automatyki. W praktyce eksploatacyjnej najczęściej kojarzy się go z charakterystycznym złączem typu D‑sub w wersji 9‑pin (DE‑9, potocznie DB‑9), czyli trapezową metalizowaną obudową (ekran) oraz układem styków w dwóch rzędach. Historycznie spotyka się też wariant 25‑pin (DB‑25), ale w typowych zastosowaniach komputerowych i egzaminacyjnych najczęściej rozpoznaje się właśnie odmianę 9‑pin.

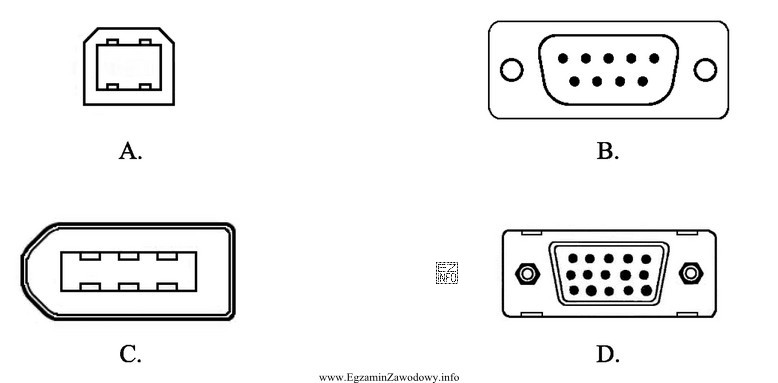

Odpowiedź uznana za poprawną odpowiada złączu używanemu dla RS‑232, ponieważ przedstawia typową geometrię D‑sub (trapezowy kształt) i układ pinów charakterystyczny dla portu szeregowego. Taki wybór ma sens praktyczny: znajomość złącza pozwala dobrać właściwy przewód, przejściówkę (np. USB–RS‑232) oraz uniknąć pomyłek z innymi złączami o podobnej "wielopinowości".

• Odpowiedzi błędne zwykle przedstawiają złącza o innym przeznaczeniu (np. sieciowe, telefoniczne, wideo lub złącza wewnętrzne), które nie są standardowym złączem RS‑232. Błąd polega na rozpoznawaniu "na oko", bez sprawdzenia kształtu ekranu i liczby/układu styków.
• Częsta pomyłka to utożsamienie RS‑232 z dowolnym złączem wielostykowym. W praktyce warto zapamiętać, że RS‑232 w sprzęcie użytkowym najczęściej wychodzi na D‑sub 9‑pin, a dopiero w starszych lub specjalnych zastosowaniach bywa 25‑pin.

Wskazówka egzaminacyjna: jeśli widzisz trapezowe złącze D‑sub z 9 stykami w dwóch rzędach, to jest to bardzo silna wskazówka na RS‑232. Zwracaj uwagę na liczbę styków i kształt obudowy, a nie tylko na to, że "ma piny".
