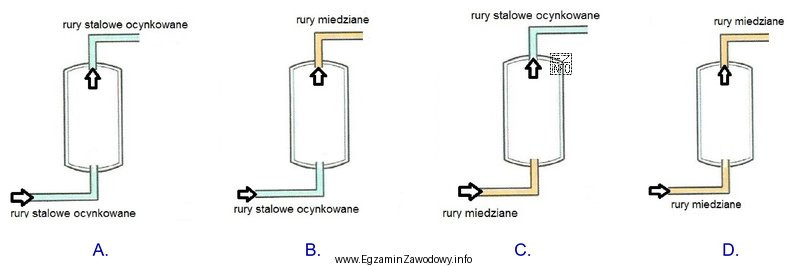

Przy podłączeniu zasobnika c.w.u. kluczowe jest, aby materiał rur i sposób ich połączenia odpowiadały warunkom pracy instalacji. W praktyce błędny schemat rozpoznaje się po tym, że pokazuje użycie przewodów lub złączek, które:
- nie są przeznaczone do pracy w typowych warunkach dla c.w.u. (podwyższona temperatura, zmienne ciśnienie),
- powodują przyspieszoną degradację układu (np. niewłaściwe łączenie metali bez elementu rozdzielającego),
- ignorują zasady kompatybilności materiałowej w pobliżu króćców zasobnika i armatury.
Dlaczego taki schemat jest nieprawidłowy? Zasobnik i jego podłączenie pracują cyklicznie (nagrzewanie i chłodzenie), co wywołuje naprężenia, a jednocześnie woda użytkowa oraz osady mogą sprzyjać procesom korozyjnym. Jeśli w jednym miejscu połączono różne metale w sposób nieprawidłowy, może wystąpić korozja galwaniczna, prowadząca do nieszczelności na złączkach lub przy króćcach.
W schematach poprawnych zwykle widać konsekwentne stosowanie materiałów dopuszczonych do c.w.u. oraz takie rozwiązania, które ograniczają ryzyko korozji (np. właściwe przejścia materiałowe lub rozdzielenie metali). Błędny schemat będzie zawierał element, który "odstaje" od tych zasad: pokazuje materiał nieodporny na warunki pracy albo niepoprawne zestawienie materiałów, które w praktyce skutkuje awariami.
Dlaczego pozostałe schematy są błędnym wyborem? Typowym powodem jest to, że przedstawiają rozwiązania spotykane w praktyce montażowej: przewody o odpowiedniej klasie zastosowania do c.w.u. oraz połączenia, które nie zwiększają ryzyka korozji lub rozszczelnień. Mogą wyglądać podobnie, ale nie zawierają krytycznego błędu materiałowego.
Wskazówka egzaminacyjna: analizując schemat, najpierw sprawdź odcinki tuż przy zasobniku (króćce, przejścia materiałowe, złączki), a dopiero potem dalszą część instalacji. To tam najczęściej pojawia się błąd doboru.
