KWALIFIKACJA DRM4 - CZERWIEC 2020



PYTANIE NR 7.

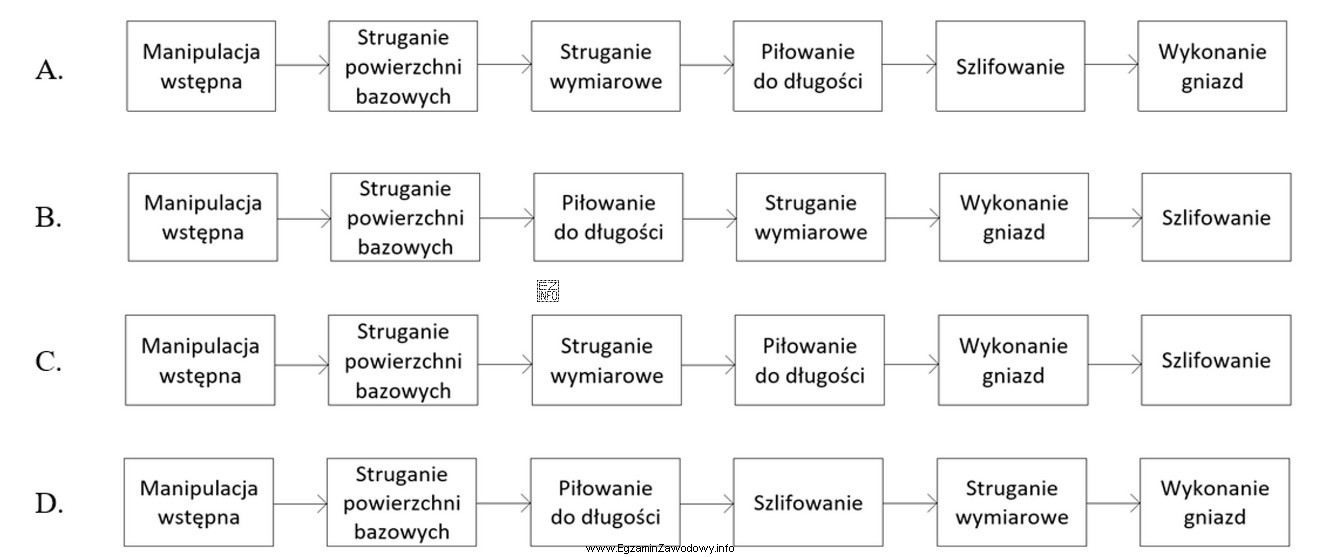

Który schemat przedstawia poprawną, zgodną z technologią, kolejność czynności prowadzących do wykonania nóg taboretu?
Ilustracja przedstawia schematy blokowe opisujące kolejność czynności związanych z wykonaniem nóg taboretu, co jest związane
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat C jest poprawny, bo zachowuje logikę procesu: po manipulacji wstępnej wykonuje się powierzchnie bazowe i struganie wymiarowe (nadanie dokładnych wymiarów), potem piłuje na długość. Obróbkę gniazd wykonuje się przed szlifowaniem, ponieważ szlifowanie jest operacją wykończeniową i nie powinno poprzedzać skrawania.

Pełne wyjaśnienie:

Poprawna kolejność czynności technologicznych przy wykonywaniu nóg taboretu wynika z ogólnej zasady: najpierw przygotowanie i nadanie wymiarów, potem obróbka skrawaniem złączy/otworów, a na końcu wykończenie. Dlatego prawidłowy jest schemat C:

  • Manipulacja wstępna – przygotowanie materiału do obróbki.
  • Struganie powierzchni bazowych – uzyskanie płaskich powierzchni odniesienia, które "prowadzą" dalszą obróbkę.
  • Struganie wymiarowe – nadanie dokładnych wymiarów (np. grubości i szerokości) na dłuższym, stabilniejszym elemencie.
  • Piłowanie do długości – docinanie po wymiarowaniu jest technologicznie wygodne i zwykle bezpieczniejsze, bo wcześniejsze skracanie utrudnia późniejsze struganie.
  • Wykonanie gniazd – obróbka skrawaniem (wiercenie/dłutowanie) powinna być przed wykończeniem.
  • Szlifowanie – jako operacja wykończeniowa wykonuje się na końcu, aby nie niszczyć uzyskanej gładkości kolejnymi operacjami.

Dlaczego pozostałe schematy są błędne?

  • A – zawiera szlifowanie przed wykonaniem gniazd. Po wykonaniu gniazd powstaną wyrwania i ślady narzędzi, więc efekt szlifowania zostałby częściowo zmarnowany.
  • B – zakłada piłowanie do długości przed struganiem wymiarowym. Krótsze elementy są trudniejsze do stabilnego prowadzenia podczas strugania, co pogarsza bezpieczeństwo i dokładność.
  • D – wprowadza szlifowanie przed struganiem wymiarowym, co jest nielogiczne technologicznie: wymiarowanie usuwa warstwę materiału i ponownie zmienia stan powierzchni, więc wykończenie nie może być wykonane wcześniej.

Na egzaminie warto zapamiętać prostą regułę: bazuj → wymiaruj → docinaj → wykonuj obróbki skrawaniem → wykańczaj. Taka kolejność minimalizuje poprawki, poprawia jakość i zwiększa bezpieczeństwo pracy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza manipulacja wstępna w obróbce drewna?
Manipulacja wstępna to przygotowanie materiału przed właściwą obróbką: selekcja elementu, wstępne ustawienie, sprawdzenie wad, dobór strony bazowej i przygotowanie do bezpiecznego podawania na maszynę. To etap, który zmniejsza ryzyko błędów i poprawia powtarzalność dalszych operacji.
Dlaczego struganie powierzchni bazowych robi się przed struganiem wymiarowym?
Powierzchnie bazowe tworzą płaskie i proste odniesienie, od którego "liczy się" kolejne wymiary. Bez bazowania materiał może być krzywy, a wtedy struganie wymiarowe nie zapewni równoległości i prostopadłości. Efektem są niedokładne nogi i problemy przy montażu.
Dlaczego nie powinno się szlifować przed wykonaniem gniazd?
Szlifowanie jest operacją wykończeniową. Wykonanie gniazd (wiercenie/dłutowanie) po szlifowaniu powoduje nowe ślady obróbki, wyrwania włókien i miejscowe uszkodzenia krawędzi, więc powierzchnia i tak wymagałaby ponownego szlifowania. To obniża jakość i zwiększa czas pracy.
Kiedy docina się elementy na długość podczas wykonywania nóg taboretu?
Najczęściej po struganiu wymiarowym. Dłuższy element łatwiej i bezpieczniej prowadzić przy nadawaniu grubości/szerokości, a dopiero potem docina się na długość końcową. Dzięki temu ogranicza się odrzuty i ryzyko problemów z prowadzeniem krótkich elementów na maszynie.
Jakie są skutki piłowania przed struganiem wymiarowym?
Wcześniejsze skrócenie elementu utrudnia jego stabilne prowadzenie na strugarce, co może pogorszyć bezpieczeństwo i dokładność. Krótszy detal łatwiej "szarpnąć", trudniej go docisnąć równomiernie, a uzyskane wymiary mogą mieć większe odchyłki. Często rośnie też liczba poprawek.
Co to jest struganie wymiarowe i jaki ma cel?
Struganie wymiarowe to operacja nadania dokładnych wymiarów przekroju (np. grubości i szerokości) po wykonaniu powierzchni bazowych. Jej celem jest uzyskanie powtarzalnych, równoległych płaszczyzn i wymaganych tolerancji. To kluczowe przed docinaniem na długość i wykonywaniem gniazd.
Jakie błędy najczęściej popełnia się przy układaniu kolejności operacji?
Typowe błędy to: wybór szlifowania zbyt wcześnie, skracanie elementów przed wymiarowaniem oraz pomijanie etapu bazowania. Uczniowie często mylą operacje "przygotowawcze" z "końcowymi" i nie uwzględniają, że obróbka skrawaniem (gniazda) zawsze pogarsza stan powierzchni.
Jak rozpoznać w schemacie, że kolejność jest zgodna z technologią?
Sprawdź, czy schemat spełnia regułę: najpierw przygotowanie i bazowanie, potem nadanie wymiarów, następnie docinanie, później obróbki skrawaniem (np. gniazda), a na końcu wykończenie (szlifowanie). Jeśli wykończenie jest przed gniazdami albo przed wymiarowaniem, schemat jest podejrzany.
Czy wykonanie gniazd zawsze jest przed szlifowaniem?
W typowej technologii elementów meblowych tak, bo gniazda i inne obróbki skrawaniem zostawiają ślady narzędzi i mogą powodować wyrwania włókien. Wyjątkiem mogą być sytuacje, gdy szlifuje się wstępnie po wymiarowaniu, ale i tak końcowe szlifowanie wykonuje się po wszystkich obróbkach skrawaniem.
Jak uczyć się takich pytań na egzamin zawodowy DRM.2?
Ćwicz układanie marszrut technologicznych dla prostych detali: listwy, nogi, elementy ram. Stosuj jedną zasadę: dokładność i kształt najpierw, wykończenie na końcu. Porównuj schematy pod kątem tego, czy któraś operacja "psuje" efekt poprzedniej (np. gniazda psują szlif).
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Schemat C jest poprawny, bo zachowuje logikę procesu: po manipulacji wstępnej wykonuje się powierzchnie bazowe i struganie wymiarowe (nadanie dokładnych wymiarów), potem piłuje na długość."

Materiały:

  • Podręczniki i skrypty szkolne z technologii meblarstwa i obróbki drewna (działy: przygotowanie baz, struganie, operacje skrawania, wykończenie)
  • Instrukcje stanowiskowe i DTR maszyn: strugarka wyrówniarka/grubiarka, piła, wiertarko-dłutarka
  • Materiały dydaktyczne o marszrucie technologicznej w produkcji elementów meblowych
