W siłowniku dwustronnego działania ruch tłoczyska w jedną i w drugą stronę wynika z doprowadzenia czynnika roboczego naprzemiennie do obu komór siłownika. Aby uzyskać regulację prędkości wysuwania, trzeba ograniczyć (zdławić) strumień czynnika w torze przepływu odpowiadającym właśnie temu kierunkowi ruchu.
W praktyce bardzo często stosuje się zawór dławiąco-zwrotny (czyli dławik z obejściem zwrotnym). Taki element działa tak, że:
- w jednym kierunku przepływ jest dławiony (możliwa regulacja prędkości),
- w kierunku przeciwnym przepływ jest swobodny przez zawór zwrotny (brak niepotrzebnego ograniczania prędkości).

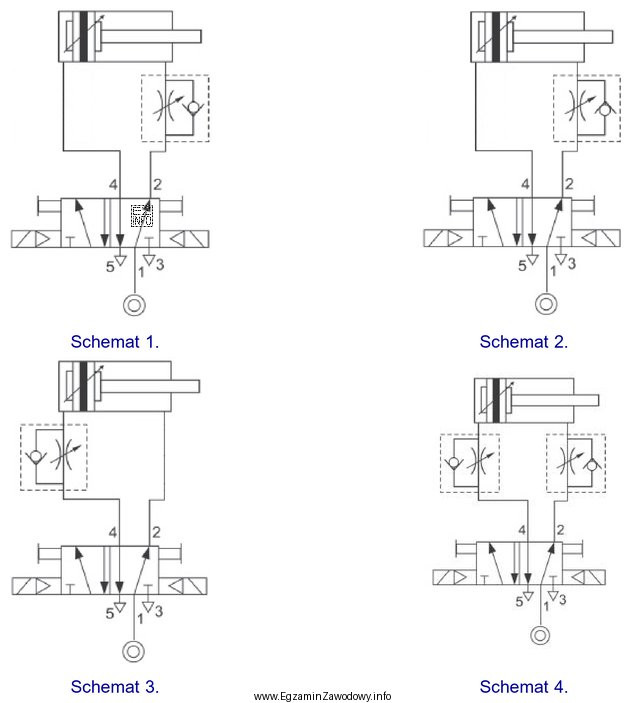

Dlatego poprawny schemat musi spełniać jednocześnie dwa warunki: (1) zawiera element umożliwiający regulację przepływu (dławik/dławiąco-zwrotny), oraz (2) jest on włączony tak, aby regulacja dotyczyła wysuwania, a nie wsuwania. W wielu układach preferuje się też dławienie na odpływie (tzw. meter-out), bo daje stabilniejszy ruch przy zmiennym obciążeniu, ale kluczowe w tym pytaniu jest, by regulacja dotyczyła właściwego kierunku.
Odpowiedzi błędne zwykle odpowiadają typowym pomyłkom:
- Schemat, w którym element dławiący działa na wsuwanie zamiast wysuwania – wtedy regulacja prędkości dotyczy innego ruchu niż wskazany w pytaniu.
- Schemat z samym zaworem zwrotnym – zawór zwrotny nie służy do regulacji prędkości, jedynie wymusza kierunek przepływu.
- Schemat, gdzie dławienie jest dwukierunkowe (np. dławik bez obejścia) – wtedy ograniczane są oba kierunki ruchu, a pytanie dotyczy regulacji prędkości wysuwania (konkretny kierunek), co wymaga rozwiązania jednokierunkowego.
Na egzaminie warto przyjąć prostą procedurę: najpierw ustal, która komora siłownika jest zasilana przy wysuwie, potem sprawdź, czy na torze przepływu dla tego ruchu widzisz regulowane dławienie oraz czy dla ruchu przeciwnego jest zapewniony swobodny przepływ.
