W formowaniu wzornikiem obrotowym charakterystyczny jest sposób oddzielenia oprzyrządowania od masy formierskiej: zamiast wyciągania wzornika ruchem pionowym lub poziomym stosuje się obrót (zwykle wokół określonej osi). Taki ruch ogranicza ryzyko uszkodzenia krawędzi wnęki formy w sytuacjach, gdy kształt odlewu lub układ powierzchni utrudnia klasyczne wyjmowanie.

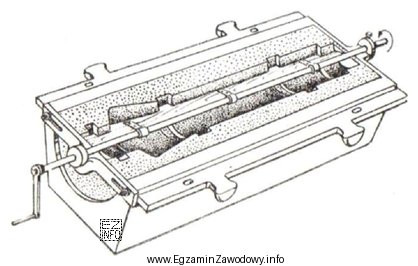

Odpowiedź "Wzornikiem obrotowym." jest więc właściwa, jeśli na rysunku widać mechanizm/zasadę działania wskazującą na wyjmowanie przez obrót (np. oś obrotu, pozycje skrajne po obrocie, elementy mocowania umożliwiające obracanie).
Dlaczego pozostałe odpowiedzi nie pasują?
- "Z modelu szkieletowego." dotyczy modelu o konstrukcji ażurowej/szkieletowej, gdzie kształt uzyskuje się inną techniką (często z wykorzystaniem wypełniania i zacierania). To inna idea niż wzornik obracany.
- "Wzornikiem przesuwanym." odnosi się do ruchu prostoliniowego (przesunięcia), typowego dla rozwiązań z suwakami lub elementami cofanymi. Sama obecność ruchu nie oznacza obrotu; kluczowy jest kierunek i geometria ruchu.
- "Z modeli z odejmowanymi częściami." opisuje modele dzielone na części, które zdejmuje się kolejno, aby uniknąć podcięć. To rozpoznaje się po wyraźnych podziałach i demontażu elementów, a nie po obrocie całego wzornika.
Wskazówka egzaminacyjna: patrząc na rysunek, najpierw ustal rodzaj ruchu (obrót czy przesuw), potem sprawdź, czy rozwiązanie wymaga demontażu części (modele odejmowane) albo ma postać konstrukcji szkieletowej. Taka kolejność ogranicza pomyłki wynikające z podobieństwa nazw.
