KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)

PYTANIE NR 22.
Który sposób podłączenia instalacji oświetleniowej jest poprawny?

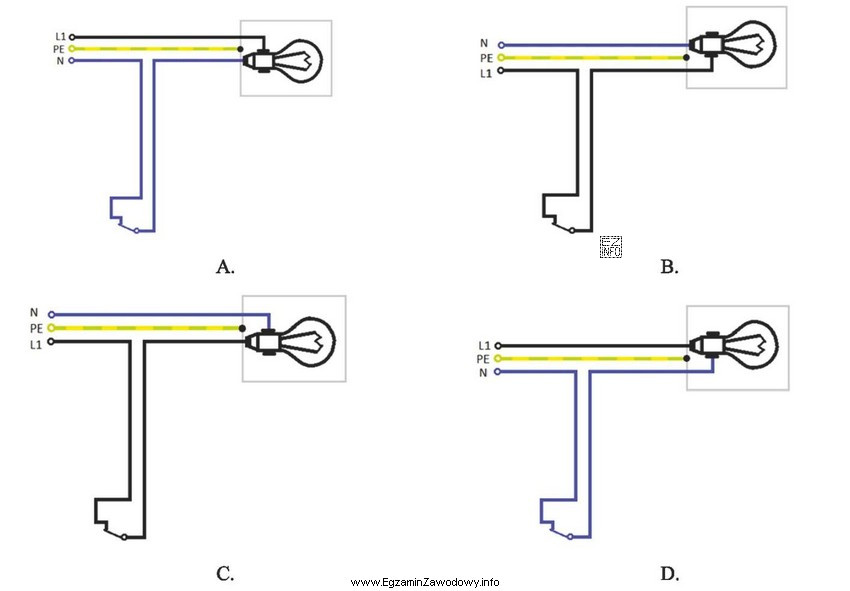

Ilustracja przedstawia cztery schematy podłączenia instalacji oświetleniowej, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne podłączenie obwodu oświetleniowego powinno zapewniać bezpieczeństwo i zgodność z zasadami instalacyjnymi: łącznik ma rozłączać przewód fazowy, przewód neutralny prowadzi się bez przerywania do oprawy, a przewód ochronny PE musi być doprowadzony i zachować ciągłość do części dostępnych oprawy.

Pełne wyjaśnienie:

W obwodzie oświetleniowym "poprawny sposób podłączenia" ocenia się przede wszystkim pod kątem bezpieczeństwa i poprawnej funkcji sterowania. Niezależnie od konkretnego rysunku, schemat uznaje się za właściwy, gdy spełnia typowe zasady praktyki instalacyjnej:

  • Łącznik powinien rozłączać przewód fazowy (L), aby po wyłączeniu napięcie nie pozostawało na oprawie i jej zaciskach roboczych.
  • Przewód neutralny (N) powinien być doprowadzony do oprawy w sposób ciągły (co do zasady nie stosuje się rozłączania N w standardowym sterowaniu pojedynczym punktem świetlnym).
  • Przewód ochronny (PE) musi być doprowadzony do oprawy (jeżeli oprawa wymaga PE) oraz połączony tak, by zapewnić ciągłość ochrony dla części przewodzących dostępnych.

Schematy niepoprawne w tego typu zadaniach zwykle zawierają jeden z typowych błędów: rozłączanie przewodu neutralnego zamiast fazowego, brak doprowadzenia PE do oprawy (gdy jest wymagany), łączenie PE z N w miejscu niedozwolonym, lub pozostawienie elementów oprawy "pod napięciem" mimo wyłączenia.

W praktyce, aby rozstrzygnąć takie pytanie, warto przeanalizować każdy wariant schematu w kolejności:

  1. Sprawdź, który przewód przechodzi przez łącznik (czy to L).
  2. Sprawdź, czy N dochodzi bezpośrednio do oprawy.
  3. Sprawdź, czy PE jest doprowadzony i połączony do zacisku ochronnego oprawy (jeśli występuje).

Takie podejście minimalizuje ryzyko "złapania się" na schemat, który wprawdzie może powodować świecenie lampy, ale jest niebezpieczny lub niezgodny z zasadami wykonania instalacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
L to przewód fazowy zasilający, N to przewód neutralny (powrotny), a PE to przewód ochronny. W obwodzie oświetleniowym L zwykle jest rozłączany łącznikiem, N prowadzi się do oprawy, a PE zapewnia ochronę przed porażeniem przez połączenie z częściami dostępnymi.
Rozłączanie fazy zmniejsza ryzyko porażenia: po wyłączeniu nie powinno być napięcia na oprawie i jej zaciskach roboczych. Gdyby rozłączany był N, lampa może nie świecić, ale elementy oprawy mogą nadal pozostawać pod napięciem.
Trzeba prześledzić tor przewodu od zasilania do oprawy: jeśli przerwa (symbol łącznika) znajduje się w torze L, jest poprawnie. Jeśli przerwa jest w torze N, to typowy błąd. Pomaga też sprawdzenie opisów zacisków L/N w oprawie.
W typowych obwodach oświetleniowych nie jest to rozwiązanie właściwe, bo nie odłącza fazy od oprawy. Obwód może przestać świecić, ale bezpieczeństwo serwisowania spada. Na egzaminach taki wariant zwykle jest uznawany za niepoprawny.
PE jest wymagany, gdy oprawa ma zacisk ochronny i metalowe części dostępne, które muszą być uziemione. W oprawach w II klasie ochronności (podwójna izolacja) zacisku PE zwykle nie ma, ale nadal trzeba poprawnie prowadzić przewody zgodnie z dokumentacją.
Brak PE może spowodować, że przy uszkodzeniu izolacji obudowa stanie się niebezpieczna (pojawi się napięcie dotykowe). Zabezpieczenia mogą nie zadziałać wystarczająco szybko. To błąd wykonawczy, który podnosi ryzyko porażenia i nie przejdzie kontroli.
Najczęstsze pułapki to: rozłączanie N zamiast L, brak ciągłości PE w puszce, pomylenie N z PE, nieprawidłowe podłączenie zacisków oprawy oraz takie poprowadzenie przewodów, że po wyłączeniu łącznika na oprawie nadal jest faza.
Schemat można ocenić logicznie, ale w praktyce po montażu wykonuje się pomiary/oględziny (np. ciągłość PE, poprawność połączeń). Na egzaminie teoretycznym oceniasz rysunek: szukasz rozłączania L, prawidłowego N i obecności PE tam, gdzie powinien być.
W praktyce robi się to pomiarami i identyfikacją przewodów (ciągłość do szyny PE, oznaczenia barwne, testy). Na schemacie zwróć uwagę na symbole i opisy: PE nie powinien pełnić roli przewodu roboczego, a N nie powinien być podłączany do zacisków ochronnych.
Ułóż prostą checklistę: (1) czy łącznik rozłącza L, (2) czy N idzie prosto do oprawy, (3) czy PE ma ciągłość i jest doprowadzony do oprawy, jeśli wymagany. Dopiero potem porównuj warianty. To ogranicza zgadywanie na podstawie podobieństwa rysunków.
