KWALIFIKACJA INF1 - CZERWIEC 2020 (test 3)

PYTANIE NR 18.
Który sposób podłączenia kabla U/UTP do gniazda RJ 45 jest zgodny ze standardem EIA/TIA 568A?

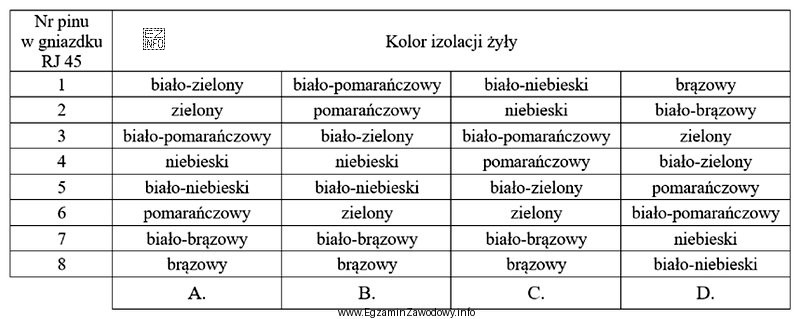

Ilustracja przedstawia tabelę dotyczącą standardu podłączenia kabla U/UTP do gniazda RJ 45, zgodnie z normą EIA/TIA 568A.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Standard TIA/EIA-568A definiuje przypisanie kolorów żył do pinów 1–8 w złączu RJ-45 (8P8C). Poprawny jest ten sposób podłączenia, który zachowuje właściwą kolejność par i barw dla 568A, a nie układ 568B ani warianty z zamienionymi żyłami, które powodują błędne mapowanie przewodów.

Pełne wyjaśnienie:

W okablowaniu miedzianym Ethernet (skrętka U/UTP) zakończenia przewodów w złączach typu RJ-45 (technicznie: 8P8C) wykonuje się według ustalonych sekwencji. Jedną z nich jest TIA/EIA-568A, która precyzyjnie określa, jaki kolor żyły powinien trafić na dany pin (1–8). Pytanie sprawdza, czy potrafisz rozpoznać schemat 568A wśród kilku wariantów podłączenia.

Dlaczego to ważne praktycznie? W instalacjach abonenckich i w torach telekomunikacyjnych opartych o skrętkę poprawna terminacja wpływa na:

  • ciągłość i zgodność par (żeby sygnał biegł właściwymi parami),
  • możliwość zestawienia połączenia Ethernet bez błędów mapowania,
  • zgodność z przyjętym standardem w obiekcie (ułatwia serwis i pomiary).

Odpowiedź oznaczona jako poprawna jest właściwa, jeśli przedstawia dokładnie układ pinów zgodny z 568A. Typowe odpowiedzi błędne w takich zadaniach reprezentują trzy częste pomyłki:

  • Pomieszanie 568A z 568B – oba standardy są podobne, ale różnią się przypisaniem par w kluczowych miejscach; wybór 568B jest błędny, gdy pytanie dotyczy 568A.
  • Zamiana pojedynczych żył w obrębie par – nawet jeśli "kolory prawie się zgadzają", przestawienie żyły (np. w parze) daje błędne mapowanie na testerze i może pogorszyć parametry transmisyjne.
  • Błędna orientacja pinów – patrzenie na wtyk/gniazdo od niewłaściwej strony (styki vs strona przewodów) może odwrócić kolejność 1–8; schemat wydaje się wtedy "pasować", ale w praktyce prowadzi do błędu.

Wskazówka egzaminacyjna: zanim wybierzesz wariant, upewnij się, z jakiej perspektywy pokazano piny oraz czy schemat dotyczy gniazda czy wtyku. Następnie porównaj pełną sekwencję 1–8, a nie tylko jedną parę – to minimalizuje ryzyko pomyłki wynikającej z podobieństwa 568A i 568B.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TIA/EIA-568A to schemat przypisania żył (kolorów) do pinów 1–8 w złączu 8P8C potocznie nazywanym RJ-45. Umożliwia jednolite zarabianie kabli i gniazd w instalacji, dzięki czemu tor miedziany działa poprawnie i jest łatwy w serwisie.
Najpewniej porównać kolejność żył na wszystkich pinach 1–8, a nie tylko "dominujący" kolor. 568A i 568B są do siebie podobne, więc częsty błąd to rozpoznanie "na oko". W praktyce trzymaj w pamięci konkretny wzorzec dla 568A.
Ethernet wykorzystuje konkretne pary przewodów do transmisji. Jeśli żyły trafią na złe piny, pary zostaną rozbite lub zamienione, co powoduje błędne mapowanie na testerze, problemy z linkiem lub spadek parametrów. Poprawna terminacja zapewnia zgodność i powtarzalność.
Czasem urządzenia zestawią połączenie mimo błędów, ale to nie znaczy, że instalacja jest poprawna. Nietypowa kolejność żył może powodować usterki trudne do diagnozy i problemy przy pomiarach. W praktyce stosuje się standardowe schematy, aby tor był przewidywalny.
568A spotyka się tam, gdzie inwestor lub dokumentacja instalacji przyjęła taki standard dla całego obiektu. Kluczowe jest zachowanie jednego schematu w panelach krosowych i gniazdach. Monter powinien umieć rozpoznać standard i konsekwentnie go stosować w całej trasie.
Najczęstsze są: pomylenie 568A z 568B, zamiana żył w obrębie pary, zbyt mocne rozkręcenie par (pogorszenie parametrów) oraz błędna orientacja pinów wynikająca z patrzenia z niewłaściwej strony złącza. Każdy z nich może wyjść na testerze okablowania.
U/UTP opisuje rodzaj ekranowania w kablu skrętkowym: brak ekranu ogólnego i brak ekranów na parach. To popularny kabel do instalacji wewnętrznych. Niezależnie od ekranowania, sposób terminacji w RJ-45 według 568A/568B dotyczy kolejności żył na pinach.
Tester okablowania pokaże mapowanie żył (ciągłość i zgodność pinów). Jeżeli oba końce toru są wykonane według 568A, mapowanie będzie "1 do 1, 2 do 2…" bez przestawień. Przy pomyłce (np. 568A vs 568B) tester zwykle pokaże zamiany konkretnych żył.
Mieszanie standardów na końcach jednego toru jest błędem instalacyjnym, bo daje niezgodność mapowania. W praktyce w całym obiekcie wybiera się jeden standard i konsekwentnie stosuje w patchpanelach oraz gniazdach. Wyjątkiem są specjalne kable, ale to nie dotyczy typowej instalacji.
Pomaga nauka na schematach i ćwiczenia praktyczne: wielokrotne zarabianie z kontrolą testerem. Dobrą metodą jest też utrwalanie kolejności pinów 1–8 jako stałej sekwencji, a następnie sprawdzanie jej na rysunkach z różną orientacją wtyku/gniazda, by uniknąć odwrócenia.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że standard TIA/EIA-568A definiuje przypisanie kolorów żył do pinów 1–8 w złączu RJ-45 (8P8C).

Źródła:

  • Wikipedia: "TIA/EIA-568" – https://en.wikipedia.org/wiki/TIA/EIA-568 (dostęp: 2026-02-27)
  • Wikipedia: "Registered jack" – https://en.wikipedia.org/wiki/Registered_jack (dostęp: 2026-02-27)
  • Wikipedia: "Twisted pair" – https://en.wikipedia.org/wiki/Twisted_pair (dostęp: 2026-02-27)

Materiały:

  • Dokumentacja producentów gniazd/paneli krosowych (instrukcje terminacji 568A/568B)
  • Podręczniki do okablowania strukturalnego (część: standardy 568A/568B)
  • Materiały szkoleniowe dot. skrętki i złączy 8P8C oraz testowania torów miedzianych
