W sieci TN-S funkcje przewodu ochronnego i neutralnego są rozdzielone: PE służy wyłącznie do ochrony przeciwporażeniowej (połączenia wyrównawcze, przewodzenie prądu uszkodzeniowego), a N jest przewodem roboczym obwodu. Kluczową cechą TN-S jest to, że PE i N są prowadzone oddzielnie i w części odbiorczej instalacji nie wykonuje się między nimi mostków.

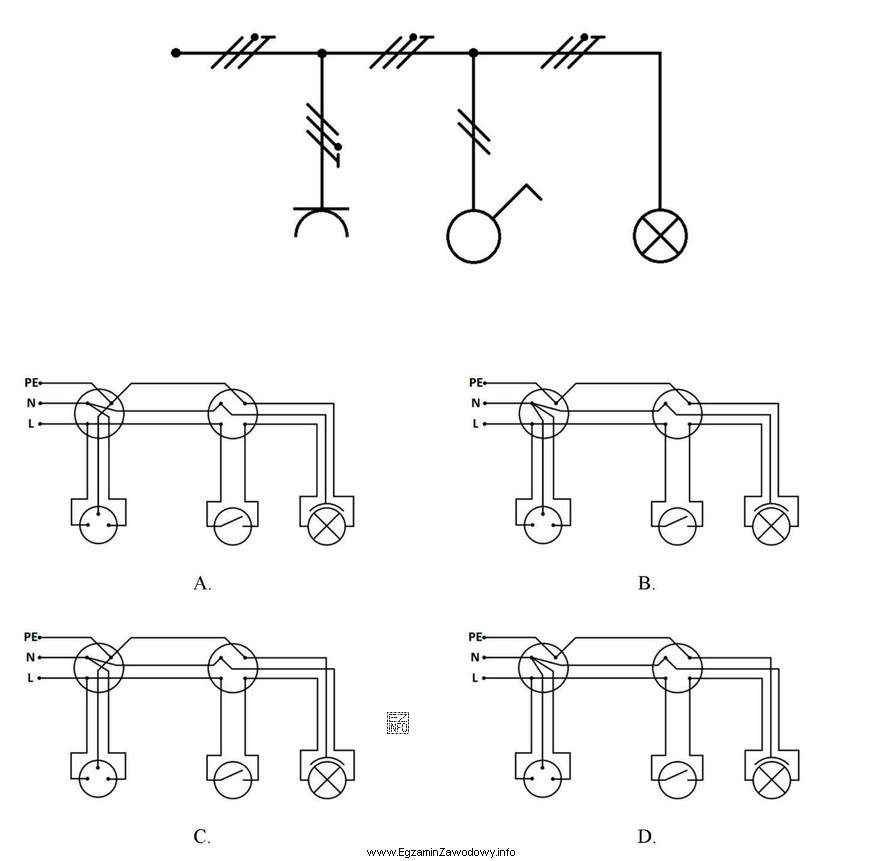

Poprawny sposób połączenia przewodów zgodny ze schematem TN-S będzie więc przedstawiał:
- osobną szynę/tor dla PE oraz osobną dla N,
- podłączenie przewodów ochronnych do PE, a neutralnych do N,
- brak ponownego łączenia N z PE w rozdzielnicy obwodowej, puszce czy gnieździe.
Typowe odpowiedzi błędne (częste na egzaminach) odpowiadają innym układom lub błędom wykonawczym:
- Wariant sugerujący wspólny przewód ochronno-neutralny odpowiada układowi TN-C (PEN), a nie TN-S.
- Wariant pokazujący rozdział PEN dopiero w rozdzielnicy i dalej osobne PE i N dotyczy TN-C-S; to inny układ niż TN-S, jeśli schemat wymaga rozdziału wcześniej i prowadzenia oddzielnych przewodów.
- Wariant z mostkiem N–PE w obwodzie odbiorczym jest błędny, bo może powodować nieprawidłową pracę zabezpieczeń (np. RCD) i przenoszenie prądów roboczych na tor ochronny.
Na egzaminie warto przyjąć prostą procedurę: najpierw ustal, czy na schemacie występuje przewód wspólny (ochronno-neutralny) czy dwa oddzielne; następnie sprawdź, czy gdziekolwiek pojawia się dodatkowe połączenie między N i PE. Jeśli tak, to nie jest to typowy poprawny wariant TN-S w instalacji odbiorczej.
