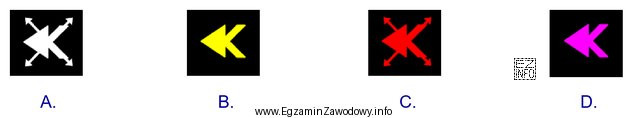

Pytanie sprawdza umiejętność interpretacji graficznego zobrazowania stanu urządzeń SRK na komputerowym pulpicie nastawczym. W praktyce nastawniczy/technik musi rozróżniać, czy wskazanie dotyczy:
- normalnej pracy i stanów eksploatacyjnych (np. podanie sygnału, zajętość, przebieg),
- stanu technicznego elementu (kontrola prawidłowości),
- stanu awaryjnego, czyli usterki.
Za poprawną należy uznać tę odpowiedź, która odpowiada symbolowi oznaczającemu usterkę w obwodzie semafora. Taki symbol jest kategorią diagnostyczną: informuje, że układ związany z semaforem (np. kontrola, zasilanie, obwody zależności – w zależności od rozwiązania systemowego) nie potwierdza poprawnego stanu. W konsekwencji nie wolno traktować go jak informacji o "zwykłym" położeniu sygnału; wymaga to podjęcia procedur przewidzianych na wypadek niesprawności urządzeń.
Pozostałe odpowiedzi są niepoprawne, jeśli przedstawiają symbole odnoszące się do innych klas informacji, np.:
- stanów ruchowych semafora (zezwalający/zabraniający) – to nie jest informacja o usterce obwodu,
- stanów torowych lub przebiegowych (zajętość, rezerwacja, utwierdzenie) – dotyczą drogi przebiegu, a nie obwodu semafora,
- stanów organizacyjnych/obsługowych (wyłączenie, tryb pracy, blokada) – to inne znaczenie niż awaria elektryczna/diagnostyczna.
W nauce do egzaminu warto pracować z legendą symboli przypisaną do konkretnego typu pulpitu/oprogramowania: pytania o znaki graficzne są wrażliwe na wersję systemu. Najlepszą metodą jest ćwiczenie rozpoznawania symboli w kontekście: co dotyczy semafora oraz czy znak mówi o stanie technicznym (usterka) czy o stanie ruchowym.
