Zapis 4/2 w hydraulice siłowej oznacza: 4 drogi (porty/przyłącza) oraz 2 położenia elementu sterującego przepływem. W schemacie ideowym rozdzielacz przedstawia się zwykle jako dwa przyległe pola (dwa "kwadraty"), z których każde opisuje jeden stan połączeń wewnętrznych zaworu.
Aby poprawnie rozpoznać symbol rozdzielacza 4/2, warto wykonać szybki, stały test:
- Policz położenia – powinny być widoczne dwa pola (dwa stany pracy).
- Policz drogi/porty – powinny być cztery wyprowadzenia przyłączy (typowo zasilanie, powrót i dwa wyjścia robocze), choć ich oznaczenia literowe mogą zależeć od konwencji rysunku.
- Sprawdź połączenia w każdym położeniu – w jednym stanie inne pary portów są ze sobą połączone niż w drugim (to istota rozdzielania).

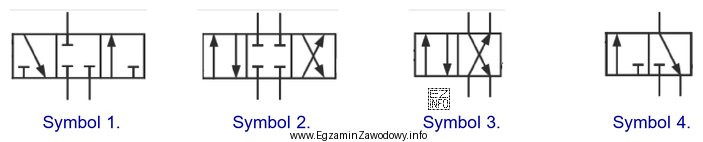

Odpowiedź "Symbol 3" jest właściwa, ponieważ odpowiada powyższym cechom: prezentuje element o czterech przyłączach i dwóch położeniach, a w każdym położeniu pokazano inny układ połączeń przepływu.
Pozostałe odpowiedzi są błędne typowo z następujących powodów: mogą przedstawiać zawór o innej liczbie położeń (np. trzy pola), o innej liczbie dróg (np. 3/2) albo symbol innego elementu (np. zaworu zwrotnego czy dławiącego), który nie ma dwóch zestawów połączeń odpowiadających dwóm stanom rozdzielania. Na egzaminie kluczowe jest, by nie kierować się "wyglądem ogólnym", tylko policzyć drogi i położenia.
Wskazówka: w zadaniach z symbolami najpierw czytaj zapis typu 4/2 jak "ile przyłączy / ile stanów", a dopiero potem dopasuj rysunek. To ogranicza pomyłki z podobnymi rozdzielaczami (np. 5/2) i przyspiesza wybór poprawnej odpowiedzi.
