KWALIFIKACJA ELM6 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

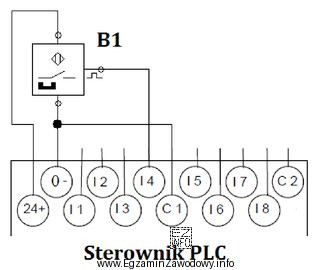

Na schemacie przedstawiono czujnik podłączony do sterownika PLC. Czujnik z wyjściem typu PNP dostarcza napięcie do wejścia PLC, gdy jest aktywny. To odróżnia go od wyjścia typu NPN, które zamyka obwód do masy. NTC i PTC odnoszą się do czujników rezystancyjnych, które zmieniają rezystancję w zależności od temperatury, a nie są to typy wyjść podłączanych bezpośrednio do PLC. Dlatego, na podstawie schematu i wiedzy o typach wyjść, poprawną odpowiedzią jest PNP.
