W czujnikach zbliżeniowych trójprzewodowych spotyka się dwa podstawowe typy wyjść tranzystorowych: PNP i NPN. Różnią się tym, do którego potencjału "przełączają" przewód sygnałowy w stanie zadziałania.
Jak rozpoznać typ na schemacie? Kluczowy jest wspólny zacisk wejść sterownika (często oznaczany jako C1/C2). To on pokazuje, jak zbudowane są wejścia (z jakim potencjałem mają wspólne odniesienie).
- Gdy C1 jest podłączony do 0V (minus/masa), wejścia oczekują sygnału dodatniego na zacisku wejściowym. Wtedy właściwy jest czujnik PNP, który w stanie aktywnym łączy wyjście sygnałowe z +24V (czyli "podaje plus" na wejście).
- Gdy C1 byłby podłączony do +24V, właściwy byłby czujnik NPN, który w stanie aktywnym łączy wyjście z 0V (czyli "ściąga do masy").

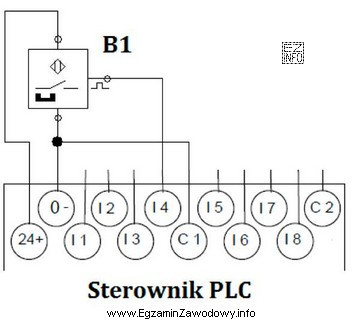

Na przedstawionym schemacie wspólny zacisk grupy wejść (C1) jest połączony z 0V, a wyjście czujnika trafia na wejście sterownika. Taka konfiguracja jednoznacznie wskazuje na PNP.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- NPN – pasuje do wejść ze wspólnym plusem (+24V), a nie do układu ze wspólnym minusem (0V).
- NTC i PTC – to termistory (elementy rezystancyjne zależne od temperatury), a nie typy wyjść czujników zbliżeniowych do PLC, więc nie opisują sposobu "kluczowania" sygnału na wejście.
Wskazówka egzaminacyjna: zawsze najpierw sprawdź, gdzie jest podłączony zacisk common wejść PLC (0V czy +24V). To najszybszy i najpewniejszy trop.
