W strukturach urządzeń pracujących w technice DWDM (gęste zwielokrotnienie z podziałem długości fali) można spotkać kilka charakterystycznych bloków funkcjonalnych: elementy łączenia/rozdzielania kanałów optycznych, elementy kompensacji strat (wzmacnianie) oraz elementy przełączania (komutacji) ruchu.

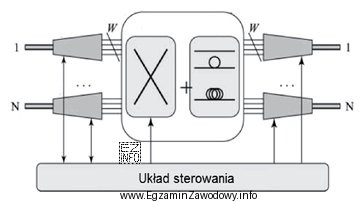

Odpowiedź "Optyczne pole komutacyjne." opisuje blok, którego zadaniem jest przełączanie sygnałów pomiędzy portami lub ścieżkami w domenie optycznej. Taki blok jest logicznie "sercem" węzła, gdy urządzenie ma kierować/łączyć kanały bez konieczności pełnej obróbki elektronicznej każdego strumienia.
Dlaczego pozostałe odpowiedzi nie pasują do roli pola komutacyjnego?
- "Wzmacniacz optyczny." nie wykonuje przełączania. Jego funkcją jest kompensacja tłumienia toru (np. po długim odcinku światłowodu lub po przejściu przez elementy pasywne). Nawet jeśli na schemacie jest centralnie, to nadal nie jest "polem komutacyjnym".
- "Demultiplekser." służy do rozdzielenia sygnału wielokanałowego na pojedyncze długości fali. To operacja separacji kanałów, a nie przełączanie relacji wejście–wyjście pomiędzy wieloma portami.
- "Elektroniczne pole komutacyjne." odnosi się do komutacji po konwersji optyczno-elektrycznej (O/E) i zwykle wiąże się z przetwarzaniem ramek/pakietów w elektronice. W typowej logice zadań egzaminacyjnych odróżnia się to od komutacji optycznej, gdzie przełączenie zachodzi w warstwie optycznej.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się para "optyczne pole komutacyjne" vs "elektroniczne pole komutacyjne", kluczowe jest rozpoznanie, czy dany blok na schemacie dotyczy przełączania w torze optycznym (bez O/E/O), czy przetwarzania w elektronice. MUX/DEMUX oraz wzmacniacze są elementami wspierającymi transmisję, ale same nie realizują komutacji ruchu.
