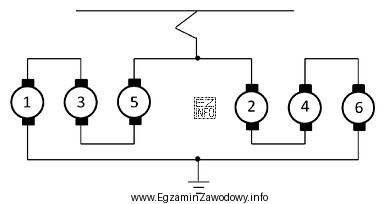

W układach połączeń silników trakcyjnych kluczowe jest rozpoznanie, jak prąd "przepływa" przez silniki oraz ile jest niezależnych gałęzi zasilania.
Połączenie szeregowe oznacza, że wszystkie silniki (lub cała grupa) są w jednej ścieżce prądowej: ten sam prąd płynie kolejno przez każdy silnik, a napięcie dzieli się między nimi. Na schemacie widać wówczas jedną główną gałąź z kolejnymi silnikami "jeden za drugim".
Połączenie równoległe rozpoznaje się po tym, że każdy silnik (lub grupa) ma własną gałąź podłączoną do tych samych punktów zasilania. Napięcie na gałęziach jest takie samo, a prądy sumują się w punkcie wspólnym. Na schemacie widać kilka gałęzi, ale w każdej gałęzi silnik jest podłączony bez "szeregowego łańcucha" innych silników.
Połączenie szeregowo-równoległe (odpowiedź prawidłowa) jest kombinacją obu: najpierw widać gałęzie połączone równolegle, a w każdej z nich kilka silników połączonych szeregowo. Taki układ był stosowany m.in. po to, aby uzyskać różne tryby pracy (zmianę napięcia przypadającego na pojedynczy silnik i zmianę prądu pobieranego z zasilania).
Dlaczego pozostałe odpowiedzi są błędne?
- Równoległy – byłby poprawny tylko wtedy, gdyby silniki (lub pary) były podłączone do wspólnych szyn zasilania bez szeregowego "pakietu" w obrębie gałęzi.
- Szeregowy – odpada, gdy schemat pokazuje więcej niż jedną gałąź równoległą lub gdy widać rozdział obwodu na kilka ścieżek.
- Przemienny – nie jest nazwą układu połączeń (szeregowy/równoległy), lecz kojarzy się z rodzajem prądu lub zasilania; nie opisuje topologii połączeń silników.
Wskazówka egzaminacyjna: zawsze policz liczbę gałęzi między punktami zasilania i sprawdź, czy w pojedynczej gałęzi występuje więcej niż jeden silnik połączony kolejno. To najszybszy sposób odróżnienia układu szeregowego, równoległego i szeregowo-równoległego.
