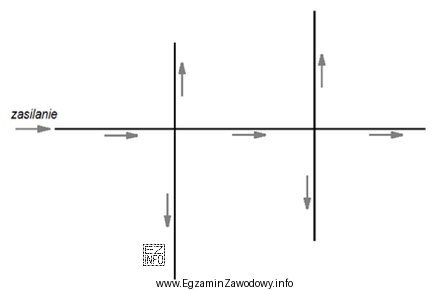

Układ sieci gazowej określa, jak są ze sobą połączone przewody i czy istnieją drogi alternatywnego dopływu gazu do odbiorców. Na schematach kluczowe jest sprawdzenie, czy przewody tworzą pętlę (zamknięty obwód), czy też mają postać "drzewa" z odgałęzieniami.
Odpowiedź "Rozgałęziony." jest poprawna, gdy schemat przedstawia przewód główny, od którego odchodzą kolejne odnogi, a końce odgałęzień nie łączą się z innymi odcinkami w sposób domykający obwód. Taki układ jest typowy tam, gdzie sieć rozwija się promieniście, a zasilanie danego odcinka odbywa się zasadniczo jednym torem.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Pierścieniowy." wymaga, aby przewody tworzyły pierścień/pętlę: z dowolnego węzła można "obejść" i wrócić inną drogą. To zwykle zwiększa pewność zasilania, bo odcinek może być zasilany z dwóch stron.
- "Zamknięty." w praktyce bywa mylony z pierścieniowym, ale jeśli na schemacie nie ma zamkniętego obwodu, nie jest to właściwa klasyfikacja. Sam fakt, że sieć ma wiele odcinków, nie oznacza "zamknięcia".
- "Mieszany." dotyczy sytuacji, gdy część sieci pracuje w formie pętli/pierścienia, a część jako odgałęzienia (kombinacja rozwiązań). Jeśli schemat pokazuje wyłącznie strukturę odgałęzień bez fragmentu pierścienia, nie ma podstaw do wyboru tej opcji.
Wskazówka egzaminacyjna: najpierw szukaj na schemacie połączenia końców odcinków tworzącego pętlę. Jeśli go nie ma, najczęściej jest to układ rozgałęziony. Jeśli pętla jest, rozważ układ pierścieniowy lub mieszany (gdy tylko fragment sieci jest "w pętli").
