KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 19.

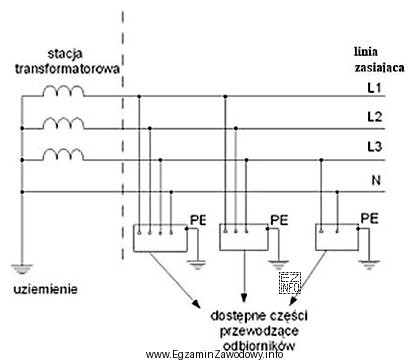

Który układ sieciowy przedstawiono na schemacie?
Ilustracja przedstawia schemat elektryczny układu sieciowego TT, który jest częścią egzaminu zawodowego dla elektryków w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ TT rozpoznaje się po tym, że punkt neutralny źródła jest uziemiony, a części przewodzące dostępne instalacji odbiorczej mają własne, niezależne uziemienie ochronne (nie ma połączenia PE z N jak w TN). Dlatego na schemacie odpowiada mu oznaczenie "TT", a nie IT ani TN-C/TN-S.

Pełne wyjaśnienie:

Oznaczenia układów sieciowych TT, TN i IT opisują dwa kluczowe elementy: sposób połączenia źródła z ziemią oraz sposób połączenia części przewodzących dostępnych (obudów urządzeń, konstrukcji metalowych) z ziemią.

Dlaczego poprawne jest "TT"?
W układzie TT punkt neutralny źródła (np. transformatora nN/SN po stronie nN) jest bezpośrednio uziemiony, natomiast części przewodzące dostępne instalacji odbiorczej są połączone z lokalnym uziomem ochronnym użytkownika. Kluczowe jest to, że uziemienie ochronne instalacji nie jest realizowane przez przewód ochronny wyprowadzony ze źródła w sposób charakterystyczny dla układów TN, tylko przez własny uziom w obiekcie.

Dlaczego "IT" jest błędne?
W układzie IT źródło jest odizolowane od ziemi (lub połączone z ziemią przez dużą impedancję). Typową konsekwencją jest inny sposób zachowania przy pierwszym uszkodzeniu doziemnym. Jeżeli na schemacie widać bezpośrednie uziemienie punktu neutralnego źródła, nie jest to IT.

Dlaczego "TN-C" jest błędne?
W TN-C funkcje przewodu ochronnego i neutralnego są połączone w jednym przewodzie PEN. Jeżeli schemat rozdziela funkcje ochronną i neutralną albo pokazuje niezależny uziom ochronny odbiorcy, nie spełnia to idei TN-C.

Dlaczego "TN-S" jest błędne?
W TN-S przewody PE i N są rozdzielone na całej długości instalacji, a uziemienie części przewodzących dostępnych jest realizowane przez przewód PE pochodzący od źródła (a nie przez całkowicie niezależny uziom jako podstawę ochrony). Jeżeli schemat wskazuje na ochronę opartą o własny uziom odbiorcy, to kieruje do TT.

Wskazówka egzaminacyjna: patrz przede wszystkim na to, czy obudowy urządzeń są połączone z neutralnym (rodzina TN), czy mają osobny uziom ochronny (TT), oraz czy punkt neutralny źródła jest uziemiony (T) czy izolowany (I).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TT oznacza, że punkt neutralny źródła jest uziemiony, a części przewodzące dostępne instalacji odbiorczej są połączone z lokalnym uziomem ochronnym użytkownika. Ochrona opiera się na własnym uziemieniu obiektu, a nie na przewodzie PE prowadzonym od źródła.
W TT kluczowy jest niezależny uziom ochronny po stronie odbiorcy (obudowy do własnej ziemi), a przewód ochronny nie wynika bezpośrednio z układu uziemienia źródła. W TN-S obudowy są łączone przewodem PE prowadzonym od źródła, a PE i N są rozdzielone.
W TT impedancja pętli zwarcia doziemnego bywa większa, więc prąd uszkodzeniowy może nie zapewnić szybkiego zadziałania zabezpieczeń nadprądowych. Wyłącznik różnicowoprądowy wykrywa prąd upływu do ziemi i może spełnić warunek szybkiego wyłączenia w razie uszkodzenia.
IT oznacza, że źródło jest odizolowane od ziemi (lub połączone przez dużą impedancję), a części przewodzące dostępne są uziemione. Stosuje się go tam, gdzie ważna jest ciągłość zasilania (np. wybrane obiekty techniczne), bo pierwszy doziemny błąd nie musi od razu wyłączyć zasilania.
TN-C rozpoznasz po tym, że funkcja ochronna i neutralna jest wspólna: występuje przewód PEN zamiast osobnych PE i N. Jeśli na schemacie widać tylko jeden przewód pełniący obie role lub opis PEN w całym odcinku, jest to charakterystyczne dla TN-C.
Najczęściej myli się TT z TN, gdy ktoś patrzy tylko na obecność uziemienia, a nie na to, czy obudowy są połączone z neutralnym. Drugi błąd to utożsamienie "TN" z dowolnym układem z przewodem PE, bez sprawdzenia czy występuje PEN (TN-C) czy osobne PE i N (TN-S).
Nie. W TT zasadą jest rozdzielenie funkcji ochronnej i neutralnej oraz oparcie ochrony na lokalnym uziemie ochronnym. Łączenie PE z N w rozdzielnicy odbiorczej jest typowe dla określonych rozwiązań w układach TN, a w TT może wprowadzać niepożądane prądy w przewodach ochronnych.
Wybierasz TT, gdy schemat pokazuje uziemiony punkt neutralny źródła oraz niezależny uziom ochronny po stronie odbiorcy (obudowy do "własnej ziemi"). Jeżeli zamiast tego widzisz wyraźnie prowadzony od źródła przewód PE i osobny N, zwykle wskazuje to na TN-S.
Uziom w TT jest podstawą połączenia ochronnego: zapewnia odniesienie części przewodzących dostępnych do ziemi i umożliwia przepływ prądu uszkodzeniowego do ziemi. Jego jakość (rezystancja uziemienia) wpływa na skuteczność ochrony i dobór zabezpieczeń, zwłaszcza RCD.
TT bywa spotykany w niektórych typach zasilania odbiorców, np. w określonych obszarach sieci dystrybucyjnych lub obiektach, gdzie ochrona opiera się na lokalnym uziemieniu i RCD. W praktyce częściej spotyka się odmiany układów TN, dlatego na schemacie trzeba uważnie analizować połączenia PE/N/PEN.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Dlatego na schemacie odpowiada mu oznaczenie "TT", a nie IT ani TN-C/TN-S."
