KWALIFIKACJA ROL2 - STYCZEŃ 2018



PYTANIE NR 6.

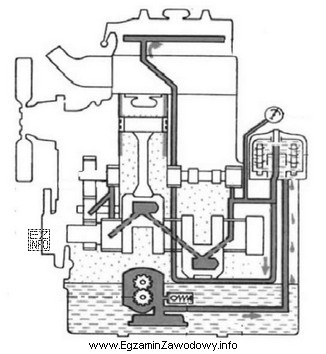

Który układ silnika ciągnikowego pokazuje zamieszczony schemat?
Ilustracja przedstawia schemat układu smarowania silnika ciągnikowego, co jest istotne w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ smarowania rozpoznaje się na schemacie po obiegu oleju: miska olejowa/zbiornik, pompa oleju, filtr oleju oraz kanały doprowadzające olej do łożysk i elementów trących. Układ chłodzenia dotyczy płynu i chłodnicy, zasilania – paliwa, a rozrząd – napędu zaworów.

Pełne wyjaśnienie:

Schemat układu smarowania w silniku ciągnika przedstawia drogę przepływu oleju, którego zadaniem jest zmniejszenie tarcia, odprowadzanie ciepła z węzłów tarcia, wypłukiwanie zanieczyszczeń oraz ochrona antykorozyjna.

Najczęściej na takim schemacie można rozpoznać elementy charakterystyczne dla obiegu oleju: miskę olejową (miejsce gromadzenia oleju), pompę oleju (wymusza obieg i buduje ciśnienie), filtr oleju (usuwa zanieczyszczenia) oraz kanały/magistralę olejową doprowadzającą olej do łożysk wału korbowego, wałka rozrządu czy turbosprężarki (jeśli występuje). W wielu rozwiązaniach pojawia się też zawór przelewowy/regulacyjny ciśnienia.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Chłodzenia" – schemat chłodzenia dotyczy obiegu płynu chłodzącego i zwykle obejmuje chłodnicę, termostat, pompę cieczy oraz przewody do płaszcza wodnego silnika. To inny czynnik roboczy i inne elementy.
  • "Rozrządu" – rozrząd opisuje napęd zaworów (wałek rozrządu, koła/łańcuch/pasek, popychacze, dźwigienki). Nie jest to układ obiegowy medium, tylko mechanizm sterowania fazami otwarcia zaworów.
  • "Zasilania" – układ zasilania dotyczy paliwa (zbiornik, pompka zasilająca, filtr paliwa, pompa wtryskowa/listwa common rail, wtryskiwacze). Na schemacie szuka się wówczas elementów typowych dla paliwa, a nie oleju silnikowego.

Wskazówka egzaminacyjna: gdy pytanie dotyczy rozpoznania układu na schemacie, najpierw ustal, jakie medium krąży (olej/płyn/paliwo) i czy widać element filtracji oraz pompę typową dla danego układu. To zwykle najszybciej odróżnia smarowanie od chłodzenia i zasilania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest układ smarowania w silniku ciągnika?
Układ smarowania to zespół elementów doprowadzających olej do miejsc tarcia w silniku (np. łożysk). Olej tworzy film smarny, zmniejsza zużycie, częściowo chłodzi i przenosi zanieczyszczenia do filtra. Typowe elementy to miska olejowa, pompa oleju, filtr i kanały olejowe.
Jak rozpoznać na schemacie układ smarowania, a nie chłodzenia?
W smarowaniu szukaj miski olejowej, pompy oleju i filtra oleju oraz kanałów olejowych prowadzących do węzłów tarcia. W chłodzeniu typowe są chłodnica, termostat i pompa cieczy oraz obieg płynu przez płaszcz wodny. Różni się też medium: olej vs płyn chłodzący.
Jakie elementy najczęściej występują w układzie smarowania?
Najczęściej spotkasz: miskę olejową (zbiornik), smok/ssanie oleju, pompę oleju, filtr oleju, zawór przelewowy/regulacyjny ciśnienia oraz kanały olejowe doprowadzające olej do łożysk i innych elementów. W niektórych silnikach jest też chłodnica oleju.
Dlaczego niski poziom oleju jest groźny dla silnika ciągnika?
Zbyt mała ilość oleju może spowodować zassanie powietrza przez pompę, spadek ciśnienia i przerwanie filmu smarnego. Skutkiem jest szybkie przegrzewanie i zatarcie łożysk oraz wzrost zużycia elementów współpracujących. W praktyce to jedna z najszybszych dróg do poważnej awarii silnika.
Co oznacza kontrolka ciśnienia oleju podczas pracy silnika?
Kontrolka (lub alarm) zwykle sygnalizuje zbyt niskie ciśnienie oleju w układzie smarowania. Przyczyną może być niski poziom oleju, zapchany filtr, usterka pompy lub nieszczelność. W eksploatacji przy świecącej kontrolce należy natychmiast ograniczyć obciążenie i bezpiecznie zatrzymać silnik.
Jakie są różnice między układem zasilania a układem smarowania?
Układ zasilania dotyczy paliwa: jego magazynowania, filtracji i podania do wtrysku (zbiornik, filtry paliwa, pompy, wtryskiwacze). Układ smarowania dotyczy oleju silnikowego i jego obiegu w silniku (miska, pompa oleju, filtr oleju, kanały). Oba mają pompy i filtry, ale inne przeznaczenie i elementy końcowe.
Kiedy wymienia się olej i filtr oleju w ciągniku?
Terminy wymiany zależą od instrukcji obsługi konkretnego modelu ciągnika oraz rodzaju pracy (ciężkie warunki skracają interwały). Na egzaminie przyjmuje się zasadę: trzymać się zaleceń producenta i prowadzić obsługę okresową. W praktyce zawsze wymienia się olej razem z filtrem.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu schematów układów silnika?
Częsty błąd to patrzenie tylko na "obieg" i wybór układu chłodzenia, bo też ma obieg z pompą. Pomaga sprawdzenie, czy występuje chłodnica/termostat (chłodzenie) albo zbiornik paliwa i wtryski (zasilanie). W smarowaniu kluczowe są miska olejowa i filtr oleju.
Czy układ rozrządu może być pokazany jako schemat obiegu?
Zwykle nie. Rozrząd to mechanizm napędu i sterowania zaworami, więc przedstawia się go jako układ kół zębatych/łańcucha/paska, wałków i dźwigni, a nie jako obieg medium. Jeśli na rysunku dominuje pompa, filtr i przewody medium, to częściej jest to smarowanie, chłodzenie lub zasilanie.
Jak przygotować się do pytań o układy silnika w ROL.2?
Ucz się porównawczo: dla smarowania, chłodzenia, zasilania i rozrządu wypisz po 5–7 charakterystycznych elementów i ich funkcje. Potem ćwicz na schematach: najpierw rozpoznaj medium (olej/płyn/paliwo), potem element filtracji i urządzenie końcowe (np. wtryskiwacz). To przyspiesza odpowiedź na egzaminie.
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

Eksperci podkreślają: "Układ smarowania rozpoznaje się na schemacie po obiegu oleju: miska olejowa/zbiornik, pompa oleju, filtr oleju oraz kanały doprowadzające olej do łożysk i elementów trących."
