KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2018



PYTANIE NR 19.
Który wyłącznik próżniowy typu 3AH5 135 posiada znamionowy prąd roboczy 2,5 kA?

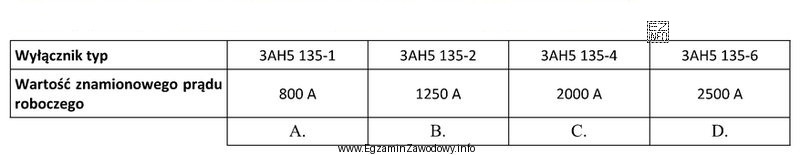

Ilustracja przedstawia tabelę zawierającą dane techniczne wyłączników.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prąd znamionowy roboczy 2,5 kA oznacza 2500 A.
Z zestawienia wariantów serii 3AH5 135 wynika, że wartość 2500 A przypisana jest do typu "3AH5 135-6". Pozostałe typy mają niższe prądy znamionowe (800 A, 1250 A i 2000 A).

Pełne wyjaśnienie:

Wyłącznik próżniowy w sieciach średniego napięcia dobiera się m.in. według znamionowego prądu roboczego, czyli maksymalnego prądu, jaki aparat może przewodzić w sposób ciągły w normalnych warunkach pracy bez przekroczenia dopuszczalnego przyrostu temperatury.

W pytaniu podano wartość 2,5 kA. To jednostka kiloamperów, więc należy rozumieć ją jako:

2,5 kA = 2,5 × 1000 A = 2500 A

Dla serii 3AH5 135 poszczególne warianty (oznaczone cyfrą po myślniku) odpowiadają różnym poziomom prądu znamionowego. Z tabeli identyfikacyjnej wynika, że:

  • "3AH5 135-1" odpowiada 800 A, więc nie spełnia wymagania 2,5 kA.
  • "3AH5 135-2" odpowiada 1250 A, czyli 1,25 kA – również za mało.
  • "3AH5 135-4" odpowiada 2000 A, czyli 2,0 kA – nadal poniżej 2,5 kA.
  • "3AH5 135-6" odpowiada 2500 A (2,5 kA), więc jest właściwym wyborem.

W praktyce egzaminacyjnej częstą pułapką jest mylenie prądu znamionowego roboczego z parametrami zwarciowymi (zdolność wyłączania/prąd zwarciowy), albo kojarzenie oznaczeń z gabarytami. W tym zadaniu kluczowe jest proste powiązanie: wartość 2,5 kA ↔ typ wariantu prądowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest znamionowy prąd roboczy wyłącznika próżniowego?
Znamionowy prąd roboczy to maksymalny prąd ciągły, jaki wyłącznik może przewodzić w normalnej pracy bez przekroczenia dopuszczalnej temperatury. Podaje się go w amperach (A) lub kiloamperach (kA) i wykorzystuje do doboru aparatu do obciążenia pola rozdzielnicy.
Jak przeliczyć 2,5 kA na ampery w zadaniach egzaminacyjnych?
Użyj zależności: 1 kA = 1000 A. Zatem 2,5 kA = 2,5 × 1000 A = 2500 A. Ten krok pomaga porównać wartość z danymi w tabelach, które często podają prąd w A.
Który typ 3AH5 135 ma prąd znamionowy 2500 A?
W serii 3AH5 135 wartość 2500 A (2,5 kA) jest przypisana do typu 3AH5 135-6. Pozostałe warianty w typowym zestawieniu mają niższe wartości (np. 800 A, 1250 A, 2000 A), więc nie spełnią wymagania 2,5 kA.
Dlaczego nie wolno mylić prądu roboczego z prądem zwarciowym wyłącznika?
To różne parametry. Prąd roboczy dotyczy długotrwałego przewodzenia w normalnej pracy, a parametry zwarciowe opisują zachowanie podczas zwarcia (zdolność wyłączania dużych prądów w krótkim czasie). Pomylenie ich może prowadzić do błędnego doboru aparatu w projekcie i na egzaminie.
Jak rozpoznać typ wyłącznika próżniowego w praktyce zawodowej?
Najczęściej odczytuje się oznaczenie typu z tabliczki znamionowej lub dokumentacji technicznej producenta. Następnie porównuje się je z tabelą wariantów (np. zależność typu od prądu znamionowego). To standardowa czynność przy odbiorze, montażu i uruchamianiu aparatury.
Jakie typowe prądy znamionowe występują w serii 3AH5 135?
W typowym zestawieniu dla serii 3AH5 135 spotyka się wartości: 800 A, 1250 A, 2000 A, 2500 A. Egzamin często sprawdza umiejętność dopasowania tych wartości do właściwego wariantu oznaczenia po myślniku.
Czy końcówka "-6" w 3AH5 135 zawsze oznacza najwyższy prąd?
W tym konkretnym zestawieniu wariantów serii 3AH5 135 końcówka "-6" odpowiada 2500 A, czyli najwyższej wartości z podanych. Na innych urządzeniach zasada kodowania może być inna, dlatego w praktyce zawsze trzeba potwierdzać znaczenie oznaczeń w dokumentacji producenta.
Jakie błędy najczęściej robi się przy pytaniach o dobór wyłącznika?
Typowe pomyłki to: wybór odpowiedzi na podstawie skojarzeń z jednostką (np. mylenie mm z A), nieuwzględnienie, że pytanie dotyczy typu a nie wymiaru, oraz mylenie prądu roboczego z parametrami zwarciowymi. Pomaga spokojne odczytanie, co jest szukane.
Jakie dokumenty są potrzebne do doboru wyłącznika SN w eksploatacji?
Przydatne są: dokumentacja projektowa (obciążenia), karta katalogowa/DTR aparatu, dane o warunkach pracy (temperatura, sposób zabudowy), a także informacje o spodziewanych prądach zwarciowych. Na ich podstawie dobiera się prąd roboczy i parametry zwarciowe odpowiednie do pola rozdzielnicy.
Jak odpowiadać na test, gdy pytanie podaje prąd w kA, a tabela w A?
Najpierw wykonaj szybkie przeliczenie kA → A (mnożenie przez 1000), a dopiero potem porównuj z tabelą. To minimalizuje ryzyko pomyłki o rząd wielkości. W tym zadaniu 2,5 kA to 2500 A, więc szukasz wariantu przypisanego do 2500 A.
