KWALIFIKACJA DRM4 - STYCZEŃ 2020



PYTANIE NR 5.

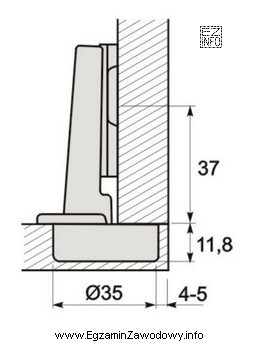

Który wymiar zawiasy przedstawionej na rysunku dotyczy mocowania prowadnika?
Ilustracja przedstawia techniczny rysunek zawiasu, który jest elementem używanym w stolarstwie, szczególnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Właściwy wymiar to ten, który na rysunku jest przypisany do miejsca, w którym przewidziano mocowanie prowadnika. Odpowiedź "37" odpowiada wymiarowi wskazującemu położenie/odległość potrzebną do zamocowania prowadnika, a pozostałe zapisy ("4-5", "Ø35", "11,8") odnoszą się do innych cech (np. zakresu, średnicy lub innej odległości).

Pełne wyjaśnienie:

W zadaniach z rysunku technicznego kluczowe jest nie tylko odczytanie liczby, ale przede wszystkim powiązanie wymiaru z funkcją, o którą pyta treść. Sformułowanie "dotyczy mocowania prowadnika" oznacza, że należy znaleźć na rysunku wymiar przywołany liniami wymiarowymi (lub odnośnikami) dokładnie w tym obszarze, gdzie przewidziano element prowadzący (prowadnik) i jego punkt/obszar mocowania.

  • "37" jest poprawne, ponieważ odpowiada wymiarowi przypisanemu na rysunku do miejsca, które służy do zamocowania prowadnika. Taki wymiar jest typowo wymiarem montażowym: wyznacza położenie, odległość lub rozstaw niezbędny, aby prowadnik dało się prawidłowo przykręcić/ustawić.
  • "Ø35" jest zapisem średnicy (symbol Ø). W praktyce dotyczy średnicy otworu, gniazda lub elementu obrotowego zawiasu, a nie wprost położenia mocowania prowadnika. Średnica bywa ważna w obróbce (wiercenie/frezowanie), ale nie musi identyfikować wymiaru mocowania prowadnika.
  • "11,8" wygląda na wymiar liniowy (np. odległość od krawędzi, grubość, wysokość stopnia). Bez przypisania go na rysunku do punktu mocowania prowadnika nie jest właściwą odpowiedzią na pytanie o konkretną funkcję montażową.
  • "4-5" to zapis nietypowy dla pojedynczego wymiaru: może oznaczać zakres, dwie wartości w zależności od wariantu, albo dwie odległości dla różnych elementów. W pytaniu wymagany jest jeden wymiar odnoszący się do mocowania prowadnika, więc taki zapis z reguły nie jest odpowiedzią właściwą.

Wskazówka egzaminacyjna: najpierw zlokalizuj na rysunku element/obszar nazwany w pytaniu (tu: prowadnik i jego mocowanie), a dopiero potem odczytaj liczbę stojącą przy odpowiedniej linii wymiarowej. Unikniesz wtedy wyboru "najbardziej rzucającej się w oczy" wartości (np. średnicy) bez sprawdzenia, czego dotyczy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na rysunku technicznym wymiar dotyczący mocowania prowadnika?
Szukaj wymiaru przypisanego liniami wymiarowymi do miejsca, gdzie prowadnik jest przykręcany lub pozycjonowany. Wymiar montażowy zwykle określa odległość/położenie punktu mocowania względem krawędzi, osi lub innego elementu bazowego, a nie np. średnicę czy grubość.
Co oznacza symbol Ø przy wymiarze na rysunku zawiasu?
Symbol Ø oznacza średnicę. Taki wymiar dotyczy otworu, gniazda, trzpienia lub elementu cylindrycznego. W pytaniach o "mocowanie" często chodzi o położenie lub rozstaw, więc wymiar ze znakiem Ø nie zawsze będzie właściwy, jeśli nie wskazuje punktu montażu.
Dlaczego zapis "4-5" może być błędną odpowiedzią w pytaniu o jeden wymiar?
Zapis w formie "4-5" bywa interpretowany jako zakres albo dwie wartości zależne od wariantu wykonania. Jeżeli pytanie wymaga wskazania jednego, konkretnego wymiaru z rysunku, odpowiedź w postaci zakresu zwykle nie pasuje, o ile rysunek wyraźnie nie definiuje takiego zapisu jako jedynego wymiaru.
Jakie są najczęstsze błędy przy czytaniu wymiarów okuć na rysunku?
Najczęściej myli się wymiar średnicy z wymiarem położenia, wybiera największą liczbę "na oko" albo odczytuje wymiar z niewłaściwej linii wymiarowej. Częsty jest też błąd nieuwagi: pomijanie przecinka dziesiętnego lub niedostrzeżenie, do którego elementu prowadzi odnośnik.
Co to jest wymiar montażowy w kontekście zawiasu i prowadnika?
Wymiar montażowy to taki, który pozwala prawidłowo zamontować element: wyznacza pozycję otworu, odległość od krawędzi, rozstaw lub wysokość osadzenia. W przypadku prowadnika będzie to wymiar określający miejsce, w którym prowadnik ma być zamocowany względem pozostałych części zawiasu.
Kiedy wymiar średnicy jest kluczowy przy montażu zawiasu?
Wymiar średnicy jest kluczowy, gdy decyduje o doborze narzędzia (np. wiertła/frezu) i pasowaniu elementu w gnieździe lub otworze. Jest ważny w obróbce przygotowawczej, ale w pytaniach o "mocowanie prowadnika" częściej liczy się pozycja mocowania niż sama średnica.
Jak odróżnić wymiar grubości od wymiaru położenia na rysunku?
Wymiar grubości dotyczy "przekroju" elementu (np. płytki, ramienia) i jest podawany między dwiema równoległymi powierzchniami. Wymiar położenia odnosi się do bazy (krawędź, oś, punkt) i wskazuje odległość do cechy montażowej (otwór, oś, krawędź elementu).
Czy do odpowiedzi wystarczy wybrać największy wymiar z podanych?
Nie. Poprawność zależy od tego, którego elementu i funkcji dotyczy wymiar na rysunku. Największa liczba może opisywać zupełnie inny parametr (np. długość całkowitą), a pytanie może dotyczyć konkretnego miejsca mocowania prowadnika, gdzie istotny jest inny wymiar.
Jak przygotować się do zadań egzaminacyjnych z odczytu rysunku okuć?
Ćwicz odczyt rysunków wykonawczych: znajdowanie baz, osi, odnośników i przypisanych im wymiarów. Trenuj rozpoznawanie symboli (np. Ø) i zapisów liczbowych. Pomaga też praca na realnych okuciach: porównanie rysunku z elementem ułatwia zrozumienie, który wymiar odpowiada montażowi.
Jakie narzędzia w przemyśle drzewnym wykorzystuje się przy montażu zawiasów i prowadników?
W praktyce stosuje się m.in. wiertarki wielowrzecionowe, wiertarki poziome, frezarki (do gniazd), szablony i prowadniki montażowe oraz przyrządy pomiarowe (suwmiarka, przymiar). Dobór narzędzia zależy od tego, czy wymiar dotyczy otworu, gniazda czy położenia elementu.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Właściwy wymiar to ten, który na rysunku jest przypisany do miejsca, w którym przewidziano mocowanie prowadnika."

Materiały:

  • Podręcznik do rysunku technicznego (zasady wymiarowania i oznaczeń)
  • Instrukcje montażu okuć meblowych (karty katalogowe producentów okuć)
  • Materiały szkolne z zakresu montażu i regulacji okuć w przemyśle drzewnym
