W kotle grzewczym kluczowym podzespołem odpowiedzialnym za przekazanie energii cieplnej z procesu spalania (lub z innego źródła ciepła w kotle) do czynnika roboczego (najczęściej wody instalacyjnej) jest wymiennik ciepła. To właśnie w wymienniku zachodzi oddawanie ciepła spalin do wody, a więc element ten jest centralny dla pracy całego urządzenia.

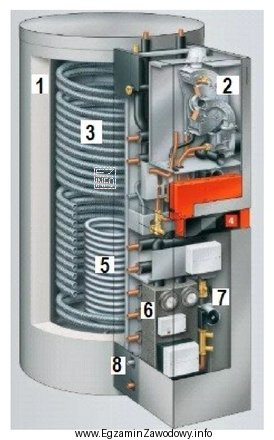

W tym zadaniu należy odczytać z rysunku, który element oznaczono cyfrą 3, a następnie dopasować go do nazwy. Odpowiedź "Wymiennik ciepła" jest prawidłowa, ponieważ oznaczenie 3 na rysunku wskazuje część konstrukcji kotła związaną z powierzchnią grzewczą/rurową lub przestrzenią, gdzie następuje wymiana ciepła między spalinami a wodą (typowa rola wymiennika).
- Pompa – jest elementem instalacji obiegowej (wymusza przepływ wody), zwykle przedstawianym jako osobny symbol/urządzenie w układzie hydraulicznym, a nie jako element samego korpusu wymiennika.
- Sterownik – to element automatyki (elektronika), na schematach kotłów bywa pokazany jako moduł sterowania, panel lub skrzynka, ale nie pełni funkcji przekazywania ciepła.
- Palnik – odpowiada za przygotowanie i spalanie paliwa (tworzy płomień). Choć jest kluczowy dla procesu wytwarzania ciepła, to nie jest elementem, w którym ciepło jest przekazywane do czynnika grzewczego; tę rolę pełni wymiennik.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "wymiennik ciepła", warto skojarzyć go z częścią kotła, która ma kontakt ze spalinami i jednocześnie z wodą (oddzielonymi ścianką). Pompa i sterownik zwykle są "na zewnątrz" toru spalin, a palnik jest przy wejściu do komory spalania.
