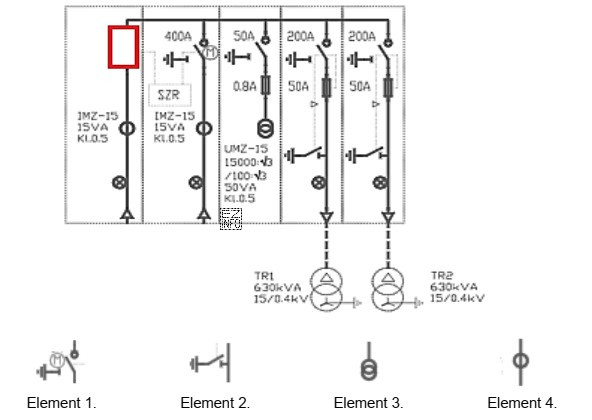

Układ SZR (Samoczynne Załączanie Rezerwy) ma zapewnić ciągłość zasilania przez automatyczne przełączenie z toru podstawowego na rezerwowy. Żeby to było możliwe, w polu zasilającym musi znajdować się aparat, którym automatyka może zdalnie sterować (otwieranie/zamykanie) i który jest przeznaczony do pracy łączeniowej przy rzeczywistych prądach w sieci.
Odpowiedź "Element 1." jest poprawna, ponieważ jest to wyłącznik z napędem silnikowym (z uziemnikiem). Wyłącznik jest aparatem łączeniowym przeznaczonym do wielokrotnego łączenia pod obciążeniem, a w rozdzielniach SN dodatkowo musi mieć zdolność przerywania prądów zwarciowych. Napęd silnikowy umożliwia wykonanie poleceń z automatyki SZR bez udziału obsługi.
Pozostałe odpowiedzi nie zapewniają poprawnego działania SZR:
- "Element 2." (odłącznik z uziemnikiem) służy przede wszystkim do izolacji obwodu i tworzenia widocznej przerwy. Typowo nie jest przeznaczony do wyłączania prądów obciążenia ani zwarciowych, więc nie może pełnić roli głównego elementu przełączającego w SZR.
- "Element 3." (przekładnik prądowy) jest elementem toru pomiarowego i zabezpieczeniowego. Dostarcza sygnałów do pomiaru i zabezpieczeń, ale nie rozłącza ani nie załącza toru mocy, więc nie zrealizuje przełączenia źródła.
- "Element 4." to również przekładnik prądowy (wariant graficzny), czyli nadal element pomiarowy, a nie łączeniowy.
W praktyce rozdzielni SN pola zasilające dla SZR są zwykle wyposażane symetrycznie w wyłączniki z napędami, aby automatyka mogła otworzyć tor podstawowy i zamknąć tor rezerwowy w zadanym czasie przełączenia.
