KWALIFIKACJA INF2 + INF3 - CZERWIEC 2012

PYTANIE NR 16.

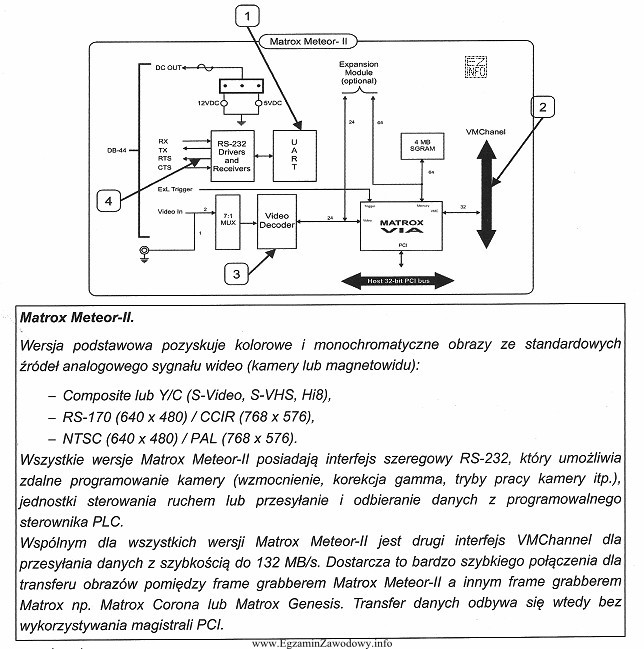

Który z elementów oznaczonych numerami od 1 do 4, przedstawionych na schemacie blokowym frame grabbera i opisanym we fragmencie dokumentacji technicznej, służy do wymiany danych z innymi urządzeniami przetwarzającymi obraz wideo bez niepotrzebnego obciążania magistrali PCI?
Ilustracja przedstawia schemat blokowy urządzenia Matrox Meteor-II, które jest używane do przetwarzania sygnałów wideo.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "2", ponieważ wskazuje element przeznaczony do bezpośredniej wymiany danych z innymi urządzeniami wideo, tak aby nie generować zbędnego ruchu po magistrali komputera.
Pozostałe elementy schematu nie realizują tej funkcji lub służą do innych zadań (np. akwizycji, buforowania albo komunikacji z komputerem).

Pełne wyjaśnienie:

W pytaniu kluczowy jest warunek: "wymiana danych z innymi urządzeniami przetwarzającymi obraz wideo bez niepotrzebnego obciążania magistrali". Oznacza to, że szukany blok nie jest "zwykłym" połączeniem z komputerem, lecz mechanizmem pozwalającym na przekazywanie strumienia danych poza główną drogą komunikacji systemowej.

Odpowiedź "2" wskazuje element pełniący rolę dedykowanego kanału/portu wymiany danych pomiędzy urządzeniami wideo (np. karta–karta albo karta–moduł przetwarzania). Taki element umożliwia przekazywanie danych bez kierowania całego ruchu przez magistralę komputera, co w praktyce poprawia wydajność i zmniejsza ryzyko zatorów.

Dlaczego pozostałe numery nie pasują do opisu?

  • "1" – typowo odpowiada za część wejściową (np. odbiór sygnału) lub inny etap toru, więc nie spełnia warunku wymiany z innymi urządzeniami przetwarzającymi.
  • "3" – często oznacza blok pośredni, np. buforowanie lub kontrolę przepływu; mimo że "pracuje na danych", nie jest to jeszcze mechanizm komunikacji między urządzeniami.
  • "4" – zwykle dotyczy interfejsu do komputera lub elementów sterowania; taki blok może generować ruch w systemie, ale nie jest zaprojektowany jako "odciążający" kanał wymiany z innymi urządzeniami wideo.

Na egzaminie warto zwracać uwagę na sformułowania typu "bez obciążania magistrali", "transfer bezpośredni", "dedykowany interfejs/łącze". One zwykle wskazują na rozwiązania, które omijają standardową ścieżkę komunikacji z komputerem i służą do sprawnej wymiany dużych strumieni danych (np. wideo).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Frame grabber to urządzenie (często karta) do przechwytywania sygnału wideo i zamiany go na dane możliwe do dalszego przetwarzania w systemie komputerowym. Stosuje się go m.in. w wizyjnej kontroli jakości, monitoringu i systemach wielokamerowych, gdzie liczy się stabilny transfer danych.
Strumień wideo ma duży rozmiar i stały charakter. Jeśli cały ruch przechodzi przez magistralę systemową, może to powodować zatory, opóźnienia i spadek wydajności innych urządzeń. Dedykowana wymiana danych między modułami pozwala utrzymać płynność i przewidywalne opóźnienia.
Chodzi o przekazywanie danych bezpośrednio między elementami toru wizyjnego (np. między kartami/ modułami przetwarzania), a nie tylko wysyłanie danych do komputera. Takie łącze bywa przeznaczone do synchronizacji lub szybkiego przekazania klatek bez angażowania zasobów systemu.
Zwykle jest opisany jako osobny interfejs/port łączący urządzenie z innymi modułami, a nie z komputerem. W dokumentacji zwróć uwagę na słowa typu "interfejs", "łącze", "transfer bezpośredni", "komunikacja między modułami", oraz na strzałki prowadzące do innych urządzeń wizyjnych.
Najczęściej pojawiają się spadki liczby klatek, opóźnienia, gubienie danych lub niestabilna praca sterowników. W środowiskach przemysłowych może to prowadzić do błędnej analizy obrazu i odrzucania dobrych produktów. Dlatego w torach wizyjnych stosuje się rozwiązania ograniczające ruch systemowy.
Nie. Buforowanie polega na czasowym magazynowaniu danych, aby wyrównać różnice prędkości między etapami przetwarzania. Wymiana danych z innymi urządzeniami oznacza mechanizm komunikacji między modułami. Bufor może pomagać w transmisji, ale sam w sobie nie jest "interfejsem wymiany".
Najczęstsze błędy to czytanie tylko schematu bez fragmentu dokumentacji (lub odwrotnie), ignorowanie warunku "bez obciążania magistrali" oraz wybór elementu "najbardziej znanego" (np. kojarzonego z komputerem), mimo że pytanie dotyczy komunikacji z innymi urządzeniami wideo.
Ćwicz analizę schematów: identyfikuj wejście, wyjście, tor danych i tor sterowania. Zwracaj uwagę na opisy w dokumentacji, bo często definiują rolę bloków. Pomaga też nauka typowych funkcji: interfejs, kontroler, bufor, przetwornik, synchronizacja.
Gdy działa kilka kamer lub modułów przetwarzania i trzeba szybko przekazywać dane między nimi, np. do korelacji obrazów, synchronizacji ujęć albo łączenia strumieni. Ominięcie magistrali systemowej zmniejsza opóźnienia i ułatwia skalowanie stanowiska wizyjnego.
Interfejs do komputera zwykle prowadzi do jednostki centralnej i jest kojarzony z obsługą sterowników oraz konfiguracją. Interfejs do innych urządzeń ma połączenia "na zewnątrz" do kolejnych modułów toru wizyjnego. Pomaga też opis: jeśli mowa o odciążaniu magistrali, chodzi o kanał poza nią.
info

Materiały:

  • Podręczniki do architektury komputerów (magistrale, urządzenia wejścia/wyjścia)
  • Materiały producentów kart akwizycji wideo: opisy blokowe i noty aplikacyjne
  • Kursy/lekcje o interfejsach komunikacyjnych i przepustowości w systemach komputerowych
