Rurociąg ciepłowniczy pracuje w zmiennych temperaturach, dlatego jego długość zmienia się (rozszerzalność cieplna). Jeżeli wydłużenia osiowe nie zostaną przejęte przez właściwe elementy, w rurociągu powstają duże naprężenia termiczne, które mogą prowadzić m.in. do rozszczelnień, uszkodzeń spoin, deformacji podpór lub awarii armatury.

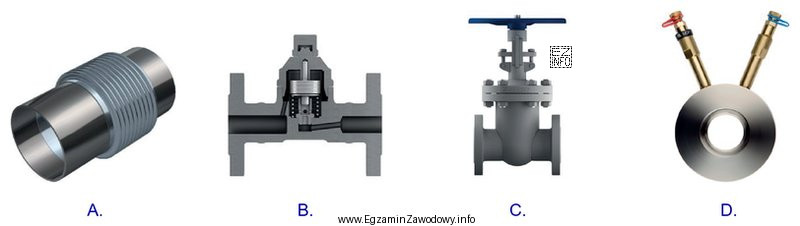

Do takiej pracy stosuje się kompensatory rurociągowe (dylatacyjne), które umożliwiają kontrolowany ruch osiowy (a czasem także poprzeczny lub kątowy – zależnie od konstrukcji). W praktyce spotyka się m.in. kompensatory mieszkowe (metalowe) oraz elastomerowe, a ich dobór zależy od medium, temperatury, ciśnienia i wymaganych przemieszczeń.
W pytaniu istotne są dwie funkcje jednocześnie: kompensacja wydłużeń osiowych oraz redukcja drgań. Właśnie dlatego typowo właściwym wyborem jest element elastyczny/kompensujący, który przejmuje przemieszczenia i ogranicza przenoszenie wibracji na pozostałe odcinki instalacji. Same podpory i prowadzenia nie "kompensują" wydłużeń, lecz jedynie kierują ruchem; z kolei armatura (zawory, zasuwy) służy do regulacji/odcięcia przepływu, a nie do przejmowania przemieszczeń.
Dlaczego pozostałe typowe odpowiedzi bywają błędne?
- Podpory/przesuwy – umożliwiają ruch wynikający z wydłużeń, ale nie są elementem kompensującym; bez kompensatora lub odpowiedniej geometrii nadal rosną naprężenia.
- Punkt stały (kotwienie) – unieruchamia rurociąg i przenosi siły na konstrukcję; jest potrzebny w układzie kompensacji, lecz sam nie redukuje wydłużeń, tylko je "zamienia" w siły.
- Armatura odcinająca/regulacyjna – ma inne zadanie i nie powinna przejmować przemieszczeń ani drgań (to zwiększa ryzyko nieszczelności).
Wskazówka egzaminacyjna: jeśli w treści pojawiają się słowa wydłużenia osiowe, dylatacja, kompensacja, szukaj odpowiedzi związanej z kompensatorem oraz pamiętaj o roli punktów stałych i prawidłowego prowadzenia rurociągu.
