Wewnętrzna linia zasilająca budynek jest zwykle obwodem o istotnym znaczeniu eksploatacyjnym, dlatego pomiar prądu powinien być wykonany możliwie bez rozłączania przewodu i bez ingerencji w połączenia. Warunek "bez dodatkowych urządzeń" oznacza, że nie korzysta się z zewnętrznych przekładników prądowych ani boczników – sam miernik ma umożliwić pomiar.
Taką możliwość daje amperomierz (miernik) cęgowy. Zakłada się go na pojedynczy przewód fazowy (lub żyłę), a pomiar odbywa się indukcyjnie (dla prądu przemiennego) lub z użyciem czujnika Halla (w niektórych modelach także dla prądu stałego). Najważniejsze praktycznie: nie trzeba przecinać obwodu ani wyjmować przewodu z zacisku.

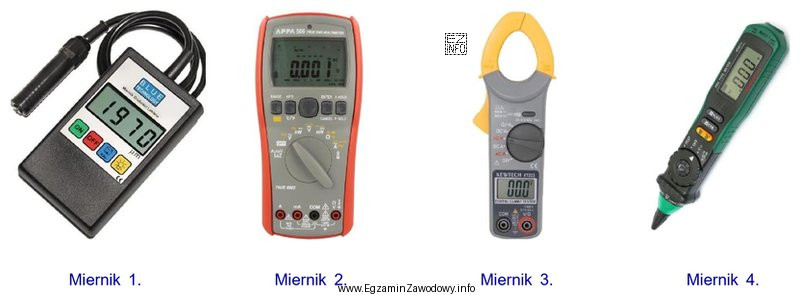

W zadaniu poprawny wybór to miernik 3, ponieważ jest to miernik przeznaczony do takiego pomiaru w instalacji zasilającej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Miernik 1 – typowy miernik uniwersalny (multimetr) mierzy prąd przez włączenie szeregowe. W linii zasilającej budynek wymagałoby to rozpięcia obwodu, co łamie założenie szybkiego pomiaru bez ingerencji i bywa niebezpieczne.
- Miernik 2 – przyrząd bez funkcji pomiaru prądu w trybie "cęgów" albo miernik przeznaczony do innych wielkości (np. napięcia/rezystancji) nie spełni warunku pomiaru natężenia bez dodatkowych akcesoriów.
- Miernik 4 – jeśli jest to np. wskaźnik napięcia lub inny tester, nie mierzy on natężenia prądu w sposób ilościowy (w amperach), więc nie odpowiada na pytanie.
Wskazówka egzaminacyjna: gdy w treści pojawia się "bez rozpinania obwodu" lub "bez dodatkowych urządzeń" przy pomiarze prądu, w pierwszej kolejności rozważ miernik cęgowy.
