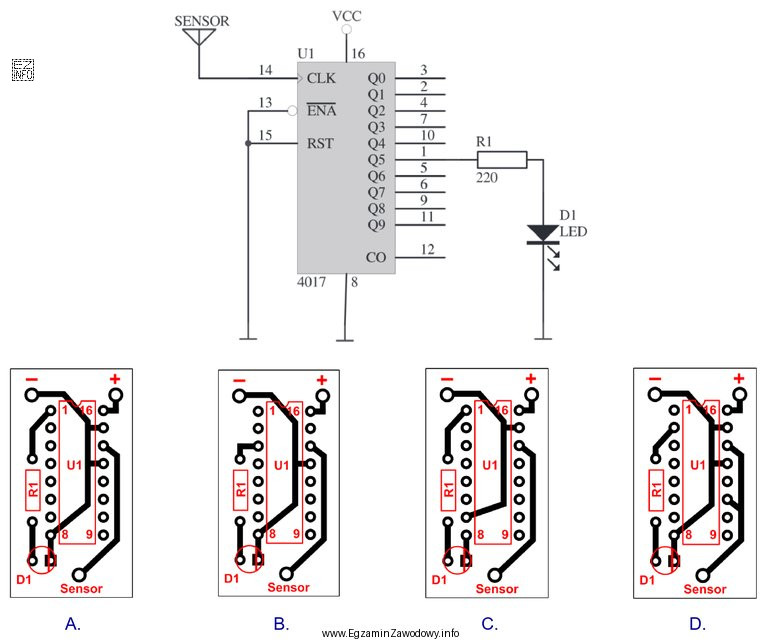

W tym typie zadania porównuje się schemat ideowy (logiczne połączenia elementów) ze schematem montażowym (jak fizycznie poprowadzono przewody/połączenia). Poprawna odpowiedź wskazuje wariant montażu, który odwzorowuje te same węzły i te same połączenia, co schemat ideowy.
Jak poprawnie rozwiązywać:
- Krok 1: Zidentyfikuj elementy na schemacie ideowym (np. R, C, D, tranzystor, układ scalony) i ich wyprowadzenia.
- Krok 2: Wypisz węzły: które punkty są ze sobą elektrycznie połączone. Najważniejsze są węzły wspólne dla kilku elementów (np. masa, zasilanie, punkt sprzężenia).
- Krok 3: Porównuj węzeł po węźle z każdym wariantem montażowym. Nieważne, jak "ładnie" wygląda rysunek – liczy się zgodność połączeń.
- Krok 4: Sprawdź polaryzacje i orientacje elementów spolaryzowanych (np. diody, elektrolity, tranzystory, układy z oznaczeniem pinu 1). Zły zwrot często daje wariant pozornie podobny, ale elektrycznie błędny.
- Krok 5: Uważaj na skrzyżowania: przecięcie linii nie zawsze oznacza połączenie. W schematach połączenie bywa zaznaczane kropką węzła; brak kropki zwykle oznacza brak połączenia.
Dlaczego "Schemat A" jest poprawny: jest jedynym wariantem, w którym zestaw węzłów i połączeń odpowiada schematowi ideowemu bez dodawania mostków, bez pomijania połączeń oraz z zachowaniem orientacji wyprowadzeń.
Dlaczego pozostałe warianty są błędne:
- Jeden z typowych błędów to dodatkowe połączenie między węzłami, które w ideowym nie są zwarte (powstaje zwarcie lub zmiana funkcji układu).
- Inny błąd to brak połączenia tam, gdzie w ideowym występuje wspólny węzeł (układ nie zadziała lub będzie działał niestabilnie).
- Często spotyka się też odwrócenie polaryzacji lub zamianę wyprowadzeń elementu, co zmienia kierunek przewodzenia lub przypisanie pinów.
W praktyce zawodowej ta umiejętność jest kluczowa przy montażu, uruchamianiu i serwisie: pozwala szybko wychwycić rozbieżność między dokumentacją a rzeczywistym okablowaniem.
