KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

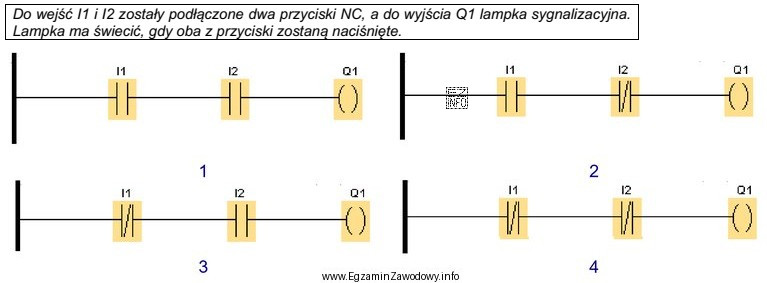

Schemat 4 jest poprawny, ponieważ oba przyciski są normalnie zamknięte (NC). Po naciśnięciu obu przycisków obwód zostanie otwarty, co spowoduje zaświecenie lampki Q1. Pozostałe schematy nie spełniają warunków zadania, ponieważ zawierają przyciski normalnie otwarte (NO), które nie otwierają obwodu po naciśnięciu.
