KWALIFIKACJA MOT2 - CZERWIEC 2015

PYTANIE NR 22.
Który z przebiegów oscyloskopowych pracy alternatora wskazuje na prawidłową pracę?

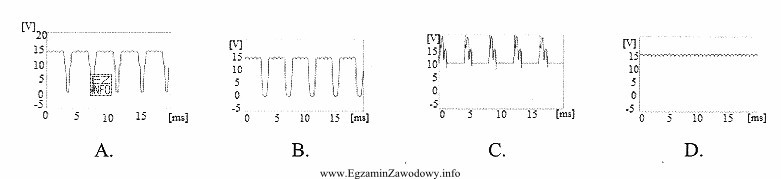

Ilustracja przedstawia cztery wykresy oscyloskopowe oznaczone literami A, B, C i D, które obrazują przebiegi napięcia w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy przebieg pracy alternatora na oscyloskopie ma regularne, powtarzalne tętnienia wynikające z prostowania trójfazowego, bez "wypadania" fragmentów odpowiadających fazom oraz bez ostrych szpilek typowych dla uszkodzonych diod lub złych połączeń. Taki przebieg odpowiada wskazaniu D.

Pełne wyjaśnienie:

Alternator w pojeździe wytwarza napięcie przemienne trójfazowe, które po przejściu przez mostek diodowy jest prostowane. Dlatego na oscyloskopie (zależnie od miejsca pomiaru) często obserwuje się tętnienia – i same tętnienia nie są jeszcze usterką. O prawidłowej pracy świadczy przede wszystkim regularność i powtarzalność przebiegu.

Za poprawny uznaje się przebieg, który ma cechy:

  • ciągłe, równomierne tętnienia bez długich "dziur" lub zaników,
  • brak wypadania jednej fazy (usterka uzwojenia stojana lub połączeń często daje cykliczne przerwy/zmianę kształtu co określony odstęp),
  • brak ostrych szpilek i nieregularnych pików, które mogą wskazywać na uszkodzenie diod, zwarcia, luźne złącza lub zakłócenia instalacji.

Dlatego poprawna odpowiedź to ta, która przedstawia stabilny, cykliczny przebieg typowy dla sprawnego alternatora – w tym zadaniu jest to odpowiedź D.

Pozostałe przebiegi (nieprawidłowe) najczęściej ilustrują jedną z typowych awarii:

  • wypadanie fazy – okresowe "braki" w przebiegu i większe tętnienia,
  • uszkodzenie diod prostownika – wyraźnie zniekształcony, poszarpany kształt i podwyższone tętnienia,
  • problemy połączeń/masy – przypadkowe, nieregularne zakłócenia i skoki.

Wskazówka egzaminacyjna: zawsze myśl, co mierzysz (B+ po prostowaniu czy fazę) i w jakich warunkach (obroty, obciążenie). To pomaga odróżnić normalne tętnienia od objawów uszkodzeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oscyloskop pokazuje kształt sygnału w czasie, np. tętnienia napięcia na zacisku B+ lub przebieg jednej fazy alternatora. Dzięki temu widać regularność pracy, zniekształcenia oraz piki, których nie ujawni zwykły pomiar multimetrem.
Normalne są regularne i powtarzalne tętnienia wynikające z prostowania trójfazowego. Niepokojące są duże, nieregularne wahania, cykliczne "dziury" (wypadanie fazy) lub ostre szpilki sugerujące problemy diod, połączeń albo zakłócenia.
Multimetr zwykle uśrednia wartość napięcia, więc może wskazać poprawne ~14 V, nawet gdy przebieg ma duże tętnienia lub chwilowe zaniki. Oscyloskop ujawnia kształt sygnału i pozwala wykryć uszkodzenia diod lub faz, które "psują" jakość napięcia.
Typowy objaw to zwiększone tętnienia i wyraźne zniekształcenie regularnego wzoru. Zamiast równych "ząbków" pojawiają się asymetrie, poszarpania lub powtarzalne ubytki fragmentów przebiegu, bo jedna część prostowania nie działa prawidłowo.
Oznacza brak udziału jednej fazy w wytwarzaniu/przetwarzaniu energii (np. przerwa uzwojenia stojana lub problem połączenia). Na oscyloskopie widać cykliczne przerwy albo powtarzalny brak fragmentu przebiegu, a tętnienia stają się wyraźnie większe.
Najlepiej wykonać oba pomiary. Na biegu jałowym widać podstawową regularność, ale dopiero pod obciążeniem (światła, ogrzewanie szyby, dmuchawa) ujawniają się słabe diody, spadki na połączeniach i problemy z wydajnością, bo rosną prądy pracy.
W praktyce najczęściej mierzy się na zacisku B+ względem masy, aby ocenić tętnienia po prostowaniu. Ważne jest dobre połączenie masy sondy i unikanie przypadkowych punktów, bo słaby styk może wprowadzić zakłócenia i fałszywe piki.
Nie zawsze. Szpilki mogą wynikać z uszkodzeń diod, ale też z luźnych zacisków, słabej masy, zakłóceń od innych odbiorników lub błędnej techniki pomiaru. Trzeba powtórzyć pomiar w innych warunkach i sprawdzić połączenia oraz filtrację.
Częsty błąd to uznanie, że każde "ząbkowanie" jest usterką, choć tętnienia są naturalne. Inny błąd to pomiar w złym punkcie lub z kiepską masą sondy, co generuje piki. Zdarza się też mylenie przebiegu fazowego z przebiegiem po prostowaniu.
Ucz się rozpoznawać trzy wzorce: przebieg prawidłowy (regularny), uszkodzenie diod (zwiększone i zniekształcone tętnienia) oraz wypadanie fazy (cykliczne braki). Pomaga przegląd atlasów przebiegów i ćwiczenia na realnym aucie z różnym obciążeniem.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

Eksperci podkreślają: "Taki przebieg odpowiada wskazaniu D."

Źródła:

  • Bosch, "Automotive Handbook", rozdział dotyczący układu ładowania (alternator i regulator), wydanie książkowe (konkretne strony zależne od edycji).
  • James D. Halderman, "Automotive Electricity and Electronics", rozdział "Charging Systems" (alternators, rectifiers, ripple diagnosis), wydanie książkowe.

Materiały:

  • Podręczniki diagnostyki układów ładowania (rozdziały o alternatorach i regulatorach)
  • Instrukcje producentów oscyloskopów automotive dotyczące testów alternatora
  • Materiały szkoleniowe z interpretacji tętnień i uszkodzeń diod prostowniczych
