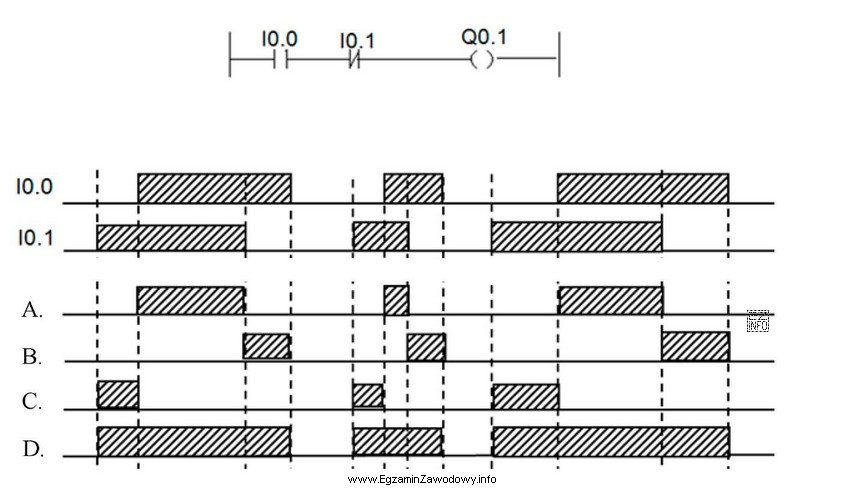

W zadaniach tego typu sprawdza się umiejętność przejścia od opisu programu sterownika do przebiegu czasowego wyjścia. Wejścia I0.0 oraz I0.1 są sygnałami binarnymi (0/1), a Q0.1 jest sygnałem wyjściowym, którego stan w danej chwili wynika z warunku(ów) zapisanych w programie.
Jak rozwiązywać takie zadanie krok po kroku:
- Krok 1: Odczytaj, jaka operacja logiczna łączy I0.0 i I0.1 w programie (np. koniunkcja, alternatywa, negacja, podtrzymanie, zależność od zbocza).
- Krok 2: Dla kolejnych odcinków czasu na wykresie wejść wyznacz parę stanów (I0.0, I0.1).
- Krok 3: Dla każdej pary podstaw do zależności z programu i policz wynik logiczny, czyli oczekiwany stan Q0.1.
- Krok 4: Porównaj otrzymany przebieg z proponowanymi odpowiedziami i wybierz ten, który zgadza się w każdym momencie, łącznie z chwilami zmian (zboczami) sygnałów.
Odpowiedź "B." jest poprawna, ponieważ przedstawia przebieg Q0.1 zgodny z wynikiem logiki programu dla wszystkich przedstawionych stanów wejść I0.0 i I0.1.
Pozostałe propozycje są błędne typowo z następujących powodów:
- Jeden z przebiegów sugeruje załączenie Q0.1 w przedziale, w którym warunek programu nie jest spełniony (np. traktuje pojedyncze wejście jako wystarczające, mimo że logika wymaga spełnienia większej liczby warunków).
- Inny przebieg "gubi" fragment podtrzymania albo pokazuje niepoprawny stan po zaniku sygnału, co jest częste przy myleniu zwykłej cewki z podtrzymaniem.
- Kolejny może przesuwać zmiany Q0.1 względem wejść (błąd nieuwzględnienia sposobu oceny programu w cyklu lub błędna interpretacja chwil przejść 0/1).
Wskazówka egzaminacyjna: jeśli dwie odpowiedzi wydają się podobne, skup się na krótkich odcinkach tuż po zboczach I0.0 i I0.1. To właśnie tam najczęściej ujawnia się różnica wynikająca z negacji, kolejności warunków lub podtrzymania.
