KWALIFIKACJA ELM5 - CZERWIEC 2024



PYTANIE NR 9.

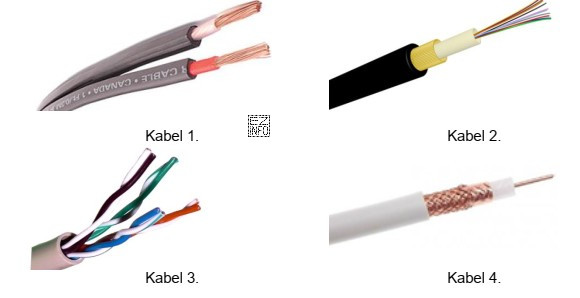

Który z przedstawionych kabli jest kablem światłowodowym?
Ilustracja przedstawia cztery różne rodzaje kabli, które mogą być przedmiotem analizy w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kabel światłowodowy rozpoznaje się po braku żył miedzianych i po obecności włókna (rdzeń/płaszcz) oraz elementów wzmacniających, np. włókien aramidowych. W tym zadaniu właściwy jest kabel oznaczony jako 2, bo na ilustracji odpowiada cechom konstrukcji światłowodu.

Pełne wyjaśnienie:

Kabel światłowodowy służy do transmisji sygnału w postaci światła w włóknie (rdzeń i płaszcz optyczny), a nie do przesyłu prądu w metalowych żyłach. Dlatego na ilustracjach lub przekrojach zwykle nie widać typowych miedzianych żył przewodzących ani ekranów charakterystycznych dla kabli elektrycznych.

W praktyce kabel światłowodowy można rozpoznać po takich cechach jak:

  • obecność bardzo cienkich włókien zamiast kilku/ kilkunastu metalowych żył,
  • warstwy ochronne i wzmocnienia (często jako nitki/wiązki wzmacniające),
  • konstrukcja nastawiona na ochronę włókna przed zginaniem i zerwaniem, a nie na przewodzenie prądu.

W tym pytaniu poprawna odpowiedź to "Kabel 2", ponieważ to on (zgodnie z cechami widocznymi na rysunku) odpowiada konstrukcji kabla światłowodowego.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Kabel 1 – przedstawia cechy typowe dla kabla elektrycznego lub sygnałowego z żyłami metalowymi, a nie dla toru optycznego.
  • Kabel 3 – jego budowa odpowiada kablom miedzianym (np. wielożyłowym, koncentrycznym lub w izolacji przeznaczonej do przewodzenia), więc nie jest światłowodem.
  • Kabel 4 – również nie prezentuje charakterystycznych elementów włókna i warstw ochronnych właściwych dla światłowodu.

Wskazówka egzaminacyjna: jeśli nie masz pewności, szukaj na ilustracji elementu przypominającego pojedynczy rdzeń/włókno oraz braku metalowych żył; nie kieruj się wyłącznie kolorem płaszcza zewnętrznego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kabel światłowodowy i do czego służy?
Kabel światłowodowy to przewód, w którym informacja jest przenoszona jako światło w włóknie optycznym. Stosuje się go m.in. w sieciach telekomunikacyjnych i komputerowych, bo pozwala na duże przepływności i małą podatność na zakłócenia elektromagnetyczne.
Jak na ilustracji rozpoznać, że kabel jest światłowodowy?
Najczęściej po braku metalowych żył oraz po obecności elementu odpowiadającego włóknu (rdzeń/płaszcz) i warstw ochronnych. Na przekrojach światłowód wygląda inaczej niż skrętka lub kabel wielożyłowy, które mają wyraźne miedziane przewodniki.
Dlaczego światłowód nie ma typowych żył miedzianych jak kabel elektryczny?
W światłowodzie sygnał nie jest przesyłany jako prąd elektryczny, tylko jako światło w materiale optycznym. Dlatego nie potrzebuje przewodników miedzianych do transmisji danych (choć czasem w kablu mogą wystąpić dodatkowe elementy, ale nie są one "żyłami sygnałowymi" jak w kablach miedzianych).
Jakie elementy budowy światłowodu są najważniejsze na egzaminie?
Warto kojarzyć: włókno (rdzeń i płaszcz optyczny), warstwy ochronne (powłoki), elementy wzmacniające oraz płaszcz zewnętrzny. Na pytaniach obrazkowych zwykle kluczowe jest odróżnienie włókna od żył miedzianych i ekranu spotykanego w kablach elektrycznych.
Czy każdy cienki przewód z wtykiem jest światłowodem?
Nie. Cienki przewód może być także kablem sygnałowym miedzianym (np. koncentrycznym) lub innym przewodem sterowniczym. O światłowodzie decyduje konstrukcja i obecność włókna optycznego, a nie tylko średnica czy "nietypowy" wygląd z zewnątrz.
Jakie są typowe błędy przy rozpoznawaniu kabla światłowodowego na rysunku?
Częsty błąd to kierowanie się kolorem płaszcza albo samą grubością kabla. Drugi błąd to mylenie kabla koncentrycznego ze światłowodem, bo oba mogą mieć "rdzeń" w przekroju. Na egzaminie szukaj oznak metalowych żył i ekranu – ich obecność zwykle wyklucza światłowód.
Kiedy w praktyce technik elektronik spotyka okablowanie światłowodowe?
Np. przy obsłudze instalacji sieciowych w budynkach, w szafach teleinformatycznych, w systemach monitoringu i transmisji danych lub przy współpracy z urządzeniami sieciowymi. Umiejętność rozpoznania światłowodu pomaga dobrać właściwe złącza i metody pomiaru.
Jakie są zalety światłowodu w porównaniu do kabla miedzianego?
Światłowód jest odporny na zakłócenia elektromagnetyczne, umożliwia wysokie przepływności i duże odległości transmisji bez istotnego pogorszenia sygnału. Kabel miedziany bywa prostszy w podłączaniu, ale jest bardziej podatny na zakłócenia i ograniczenia pasma.
Czy można "sprawdzić" światłowód miernikiem uniwersalnym jak kabel miedziany?
Typowy multimetr nie zweryfikuje poprawności transmisji optycznej tak jak ciągłości żyły miedzianej. Do diagnostyki toru światłowodowego stosuje się metody i przyrządy optyczne (np. pomiar tłumienia), bo sygnał jest przenoszony światłem, a nie prądem.
Jak przygotować się do pytań obrazkowych o kable na ELM.5?
Ćwicz rozpoznawanie przekrojów i zdjęć: skrętka, koncentryk, kable wielożyłowe i światłowody. Ustal listę cech rozróżniających (metalowe żyły, ekran, włókno, warstwy ochronne). Na egzaminie analizuj konstrukcję, nie sugeruj się wyłącznie kolorem ani opisem marketingowym.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Według specjalistów z branży: "Kabel światłowodowy rozpoznaje się po braku żył miedzianych i po obecności włókna (rdzeń/płaszcz) oraz elementów wzmacniających, np. włókien aramidowych."

Materiały:

  • Podręczniki i skrypty do podstaw telekomunikacji/światłowodów dla techników
  • Katalogi producentów kabli i złączy (zdjęcia przekrojów i opis warstw)
  • Materiały szkoleniowe z montażu i eksploatacji sieci światłowodowych (identyfikacja elementów)
