Wartość skuteczna (RMS) jest definiowana jako pierwiastek z wartości średniej kwadratu przebiegu w czasie. Taka definicja sprawia, że RMS jest miarą równoważną energetycznie (dla rezystora) i dlatego jest kluczowa przy ocenie rzeczywistego "poziomu" napięcia AC.
Wiele prostych mierników cyfrowych nie liczy RMS wprost. Zamiast tego mierzą wartość średnią wyprostowaną i przeliczają ją stałym współczynnikiem dobranym dla czystej sinusoidy. Taki sposób działa poprawnie tylko wtedy, gdy napięcie jest zbliżone do sinusoidalnego. Gdy przebieg jest odkształcony (np. przez harmoniczne generowane przez zasilacze impulsowe, falowniki i inne nieliniowe odbiorniki), przeskalowanie "jak dla sinusoidy" przestaje być prawdziwe i pojawiają się istotne błędy.
Miernik opisany jako True RMS realizuje pomiar w sposób niezależny od kształtu przebiegu (np. przez odpowiednie układy analogowe lub obróbkę cyfrową). Dzięki temu daje wiarygodny wynik także wtedy, gdy napięcie ma duży udział harmonicznych.

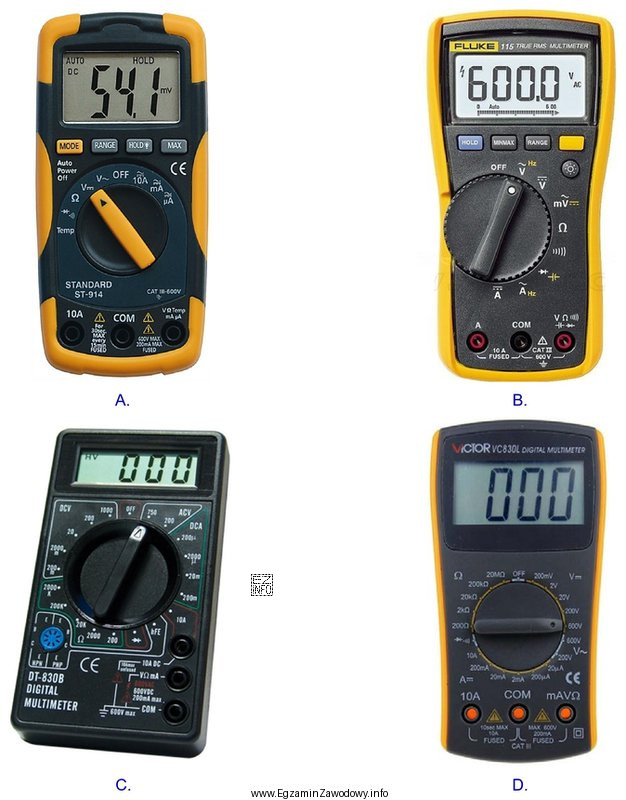

Dlatego odpowiedź "B" jest właściwa: na przedstawionym mierniku widnieje oznaczenie True RMS, które jednoznacznie wskazuje, że to on będzie najdokładniejszy dla odkształconego napięcia sieciowego.
Pozostałe mierniki mogą być poprawne do podstawowych pomiarów w warunkach bliskich sinusoidzie, ale nie gwarantują dokładności RMS dla przebiegów zniekształconych. Typowym błędem jest założenie, że każdy multimetr pokazuje RMS tylko dlatego, że mierzy napięcie przemienne w woltach.
- Wskazówka egzaminacyjna: przy słowach "odkształcone", "harmoniczne", "THD", "falownik", "zasilacz impulsowy" szukaj w odpowiedziach lub na przyrządzie oznaczenia True RMS.
