KWALIFIKACJA ELE2 - CZERWIEC 2014

PYTANIE NR 24.

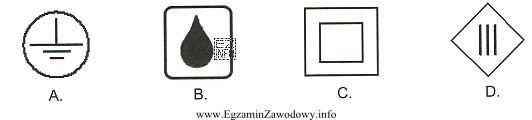

Który z przedstawionych na rysunku symboli należy umieścić na urządzeniu elektrycznym, zasilanym bardzo niskim napięciem bezpiecznym?
Ilustracja przedstawia cztery symbole, które mogą być używane w kontekście urządzeń elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bardzo niskie napięcie bezpieczne oznacza zasilanie o podwyższonym poziomie ochrony przeciwporażeniowej, dlatego na urządzeniu stosuje się właściwy znak identyfikujący taki sposób zasilania. W tym pytaniu poprawna jest odpowiedź opisana jako "romb z trzema pionowymi liniami", wskazująca na zasilanie SELV.

Pełne wyjaśnienie:

"Bardzo niskie napięcie bezpieczne" (często spotykane jako SELV) odnosi się do takiego sposobu zasilania, który ma ograniczać ryzyko porażenia prądem elektrycznym poprzez stosowanie niskich wartości napięcia oraz odpowiednich środków separacji od obwodów o wyższym napięciu.

W praktyce egzaminacyjnej pytanie sprawdza rozpoznanie właściwego symbolu, który należy umieścić na urządzeniu elektrycznym zasilanym w ten sposób. Poprawna odpowiedź jest tu podana opisowo jako "romb z trzema pionowymi liniami" – to właśnie ten znak należy wskazać spośród symboli przedstawionych na rysunku.

Pozostałe odpowiedzi są niepoprawne, ponieważ odpowiadają innym koncepcjom bezpieczeństwa lub innym rodzajom oznaczeń spotykanych na urządzeniach (np. znaki odnoszące się do izolacji, uziemienia albo ogólnych ostrzeżeń). Typową pułapką jest wybór symbolu "kojarzącego się z bezpieczeństwem" bez sprawdzenia, czy dotyczy on konkretnie zasilania bardzo niskim napięciem bezpiecznym, a nie innego środka ochrony.

Wskazówka egzaminacyjna: jeżeli pytanie mówi o sposobie zasilania, szukaj symbolu odnoszącego się do typu obwodu/zasilania, a nie znaku ostrzegawczego lub oznaczenia elementu ochronnego (np. przewodu ochronnego). To pozwala ograniczyć błędy wynikające z mylenia pojęć.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To sposób zasilania obwodów elektrycznych napięciem na tyle niskim, aby ograniczyć ryzyko porażenia, przy jednoczesnym zapewnieniu odpowiedniej separacji od obwodów wyższego napięcia. W zadaniach egzaminacyjnych rozpoznaje się je także po właściwym symbolu na urządzeniu.
Symbol SELV odnosi się do rodzaju zasilania/obwodu, a symbol uziemienia do połączenia z ziemią (przewodu ochronnego). Jeśli pytanie mówi o "zasilaniu bardzo niskim napięciem bezpiecznym", szukaj znaku opisującego typ zasilania, a nie znaku zacisku PE.
Oznaczenie informuje użytkownika i serwis, że urządzenie powinno być zasilane w określony, bezpieczny sposób. Zmniejsza to ryzyko podłączenia do niewłaściwego źródła zasilania i pomaga dobrać odpowiedni zasilacz, osprzęt oraz procedury pracy, szczególnie w warunkach podwyższonego ryzyka.
Najczęściej w automatyce i pomiarach: czujniki, przetworniki, sterowniki, elementy sygnalizacji, część urządzeń kontrolno-pomiarowych. Niskie napięcia są typowe dla układów sterowania, gdzie wymagana jest większa ochrona użytkownika i ograniczenie skutków przypadkowego dotyku.
Najczęściej: mylenie symboli podobnych graficznie, wybór znaku "związanego z bezpieczeństwem" bez dopasowania do treści pytania oraz utożsamienie SELV z podwójną izolacją albo z uziemieniem. Pomaga czytanie pytania: czy dotyczy zasilania, izolacji, czy przewodu ochronnego.
Nie. SELV ogranicza ryzyko porażenia przez niski poziom napięcia i właściwą separację, ale nadal trzeba stosować właściwy dobór przewodów, ochronę przed uszkodzeniami, poprawny montaż oraz zgodne z przeznaczeniem źródło zasilania. Bezpieczeństwo to zestaw środków, nie jeden znak.
W praktyce weryfikuje się to w dokumentacji urządzenia (tabliczka znamionowa, instrukcja, parametry zasilacza) oraz w sposobie podłączenia w instalacji. Sam symbol jest wskazówką, ale kluczowe jest, czy źródło zasilania i układ spełniają wymagania dla bezpiecznego obwodu niskonapięciowego.
Zwykle są to odpowiednie zasilacze lub transformatory przeznaczone do zasilania obwodów niskonapięciowych. Na egzaminie nie chodzi o dobór konkretnego modelu, tylko o rozpoznanie, że urządzenie wymaga właściwego, bezpiecznego źródła niskiego napięcia, a nie np. bezpośrednio 230 V.
Ponieważ sprawdzana jest umiejętność identyfikacji znaku graficznego, a nie tylko znajomość definicji. Bez rysunku nie da się jednoznacznie wskazać opcji, jeśli odpowiedzi są przedstawione wyłącznie jako symbole. To typowy format zadań: dopasuj pojęcie do znaku.
Skuteczne jest uczenie blokami: (1) symbole zasilania/obwodów, (2) symbole uziemienia i zacisków, (3) symbole izolacji i klasy ochronności, (4) znaki ostrzegawcze. Dodatkowo ćwicz na fiszkach z rysunkiem i opisem zastosowania, nie tylko z nazwą symbolu.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Eksperci podkreślają: "Bardzo niskie napięcie bezpieczne oznacza zasilanie o podwyższonym poziomie ochrony przeciwporażeniowej, dlatego na urządzeniu stosuje się właściwy znak identyfikujący taki sposób zasilania."

Materiały:

  • Podręczniki z podstaw elektrotechniki i ochrony przeciwporażeniowej
  • Materiały szkoleniowe z oznaczeń bezpieczeństwa na urządzeniach elektrycznych
  • Instrukcje producentów urządzeń zasilanych niskim napięciem (sekcje: oznaczenia, tabliczka znamionowa)

Aktualizacja pytania: 31.03.2026



Aktualizacja pytania: 31.03.2026
