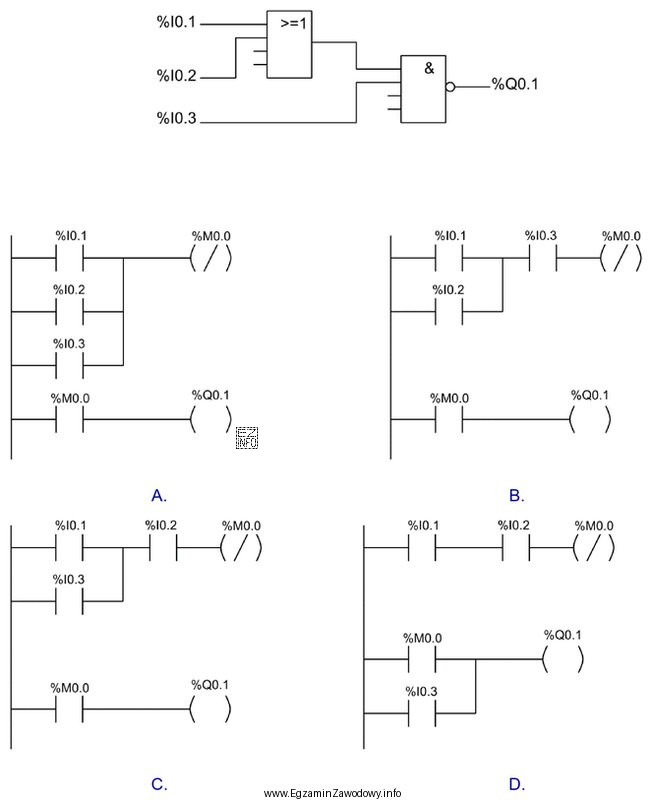

W zadaniach typu "FBD → LD" sprawdza się, czy dwa różne zapisy programu PLC opisują tę samą funkcję logiczną. FBD (Function Block Diagram) przedstawia zależności w postaci bloków logicznych i połączeń sygnałów, natomiast LD (Ladder Diagram) zapisuje tę samą logikę jako układ styków (warunków) oraz cewek (wyjść).
Aby poprawnie wskazać właściwy program w LD, należy:
- zidentyfikować sygnały wejściowe i wyjściowe oraz sprawdzić, czy w obu zapisach dotyczą tych samych nazw/adresów,
- odczytać w FBD, czy połączenia oznaczają koniunkcję (AND), alternatywę (OR) oraz gdzie występuje negacja (NOT),
- przenieść te zależności do LD: połączenie szeregowe styków odpowiada AND, a połączenie równoległe gałęzi odpowiada OR,
- zweryfikować negacje: styk NC lub blok negacji musi dotyczyć dokładnie tego samego sygnału co w FBD.
Odpowiedź poprawna to ta, która zachowuje pełną zgodność warunku załączenia wyjścia z FBD. Odpowiedzi błędne zwykle wynikają z typowych pomyłek: pominięcia negacji jednego wejścia, zamiany AND z OR (np. błędne rozgałęzienie w LD), albo przypisania cewki do niewłaściwego wyjścia. W praktyce najpewniejszą metodą jest ułożenie krótkiej tablicy prawdy dla kluczowych kombinacji wejść i sprawdzenie, czy wyjście w obu zapisach zachowuje się identycznie.
