KWALIFIKACJA ELE2 - CZERWIEC 2018

PYTANIE NR 27.
Który z przedstawionych styczników należy zastosować w układzie zasilania i sterowania silnika trójfazowego z samopodtrzymaniem, jeżeli załączanie będzie realizowane przyciskiem monostabilnym?

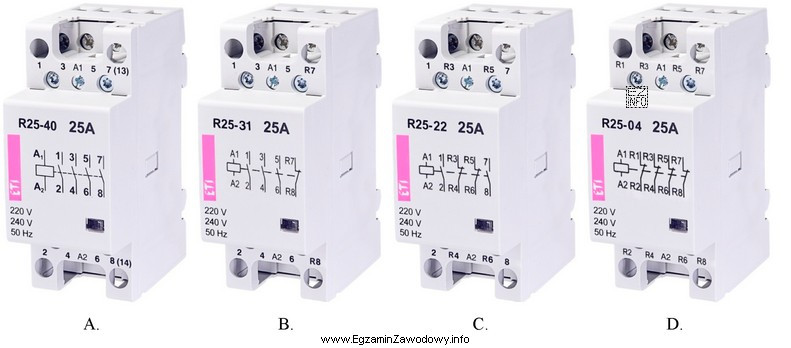

Ilustracja przedstawia cztery styczniki, które są elementami układu zasilania i sterowania silnika trójfazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Samopodtrzymanie przy przycisku monostabilnym realizuje się przez styk pomocniczy NO stycznika, podłączony równolegle do przycisku START, aby po puszczeniu przycisku cewka nadal była zasilana.
Dlatego właściwy jest stycznik, który (zgodnie z ilustracją) ma odpowiedni styk pomocniczy i parametry do silnika trójfazowego.

Pełne wyjaśnienie:

W układzie zasilania i sterowania silnika trójfazowego z samopodtrzymaniem kluczowe jest to, że przycisk monostabilny (chwilowy) podaje zasilanie na cewkę stycznika tylko podczas nacisku. Gdy przycisk zostanie puszczony, obwód musiałby się rozłączyć, a stycznik odpaść.

Aby temu zapobiec, stosuje się styk pomocniczy NO (normalnie otwarty) tego samego stycznika. Po zadziałaniu stycznika styk NO zamyka się i przejmuje podtrzymanie zasilania cewki, zwykle przez połączenie równoległe do przycisku START (przy zachowaniu w szeregu elementu STOP/bezpieczeństwa). Dzięki temu układ pozostaje załączony po zwolnieniu przycisku monostabilnego.

W praktyce, wybierając stycznik do takiego układu, trzeba sprawdzić:

  • czy ma dostępny (wbudowany lub dołączany) styk pomocniczy NO do realizacji podtrzymania,
  • czy parametry torów głównych odpowiadają pracy z silnikiem trójfazowym (dobór prądowy i zastosowanie),
  • czy cewka ma właściwe napięcie dla obwodu sterowania,
  • czy liczba i rodzaj styków pomocniczych pasuje do wymaganego schematu.

Odpowiedź poprawna wskazuje stycznik, który na podstawie cech pokazanych na ilustracji umożliwia zbudowanie samopodtrzymania przy przycisku chwilowym. Pozostałe styczniki są niepoprawne wtedy, gdy brakuje im odpowiedniego styku pomocniczego NO (lub mają tylko NC), mają nieadekwatne rozwiązanie styków do podtrzymania albo nie spełniają wymagań obwodu sterowania wynikających z przedstawionych danych.

Wskazówka egzaminacyjna: przy pytaniach o samopodtrzymanie zawsze szukaj elementu, który po zadziałaniu sam się "podtrzymuje" — w klasycznym układzie jest to właśnie styk pomocniczy NO stycznika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Samopodtrzymanie to podtrzymanie zasilania cewki stycznika po puszczeniu przycisku START. Realizuje się je najczęściej stykiem pomocniczym NO tego samego stycznika, włączonym równolegle do przycisku START (przy STOP w szeregu). Dzięki temu stycznik nie отпada od razu.
Przycisk monostabilny działa tylko w czasie nacisku: po zwolnieniu wraca do stanu spoczynkowego i rozłącza obwód. Bez samopodtrzymania cewka stycznika straciłaby zasilanie, a stycznik wyłączyłby silnik. Podtrzymanie zapewnia styk pomocniczy NO.
Potrzebny jest styk pomocniczy NO (normalnie otwarty), który zamyka się po zadziałaniu stycznika i tworzy równoległą drogę zasilania cewki zamiast chwilowego przycisku START. Styk NC nie spełni tej roli, bo po zadziałaniu zwykle się rozwiera.
NO (normalnie otwarty) przewodzi dopiero po zadziałaniu aparatu; NC (normalnie zamknięty) przewodzi w spoczynku i przestaje przewodzić po zadziałaniu. W montażu ważne jest, aby dobrać właściwy typ do funkcji: NO do podtrzymania/zezwolenia, NC często do blokad i obwodów STOP.
Sprawdza się oznaczenia i liczbę zacisków styków pomocniczych oraz ich typ (NO/NC) w opisie na aparacie lub w dokumentacji. Część styczników ma styki pomocnicze wbudowane, inne wymagają modułu dodatkowego. Na egzaminie zwykle widać to na ilustracji/oznaczeniach.
Można, ale w typowym, prostym układzie silnikowym stosuje się styk pomocniczy tego samego stycznika, bo jest to rozwiązanie najprostsze i czytelne. Dodatkowy przekaźnik bywa używany przy rozbudowanych funkcjach sterowania, gdy potrzeba więcej styków lub separacji, ale to zwiększa złożoność układu.
Najczęstsze przyczyny to: brak zasilania cewki, zły dobór napięcia cewki, błędne podłączenie styku NO (np. użycie NC), przerwa w obwodzie STOP/zabezpieczeń, uszkodzony styk pomocniczy lub zbyt niskie napięcie sterowania. Diagnostyka polega na sprawdzeniu obwodu cewki krok po kroku.
Typowe błędy to wybór stycznika "największego prądowo" zamiast sprawdzenia styków pomocniczych, mylenie NO z NC oraz nieuwzględnienie, że monostabilny START działa tylko chwilowo. Często też pomija się fakt, że podtrzymanie realizuje się w obwodzie sterowania, a nie w torach głównych silnika.
W szeregu z cewką najczęściej znajduje się przycisk STOP (zwykle styk NC), ewentualne styki zabezpieczeń (termik, awaryjne zatrzymanie, blokady), a dopiero potem równoległa gałąź START + styk NO do podtrzymania. Takie prowadzenie obwodu zapewnia, że STOP i zabezpieczenia zawsze przerwą zasilanie cewki.
Ćwicz czytanie prostych schematów START/STOP, rozpoznawanie styków NO/NC oraz analizę obwodu cewki. Ucz się, gdzie w schemacie jest podtrzymanie i jak działa po puszczeniu przycisku. Przeglądaj karty katalogowe styczników pod kątem: styki pomocnicze, cewka, przeznaczenie do silników.
info

Około 27% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Materiały:

  • Materiały dydaktyczne z elektromechaniki/automatyki dotyczące układów START–STOP
  • Schematy ideowe i montażowe obwodów sterowania silników trójfazowych z samopodtrzymaniem
  • Karty katalogowe styczników (sekcja: styki pomocnicze, cewka, tory główne)
