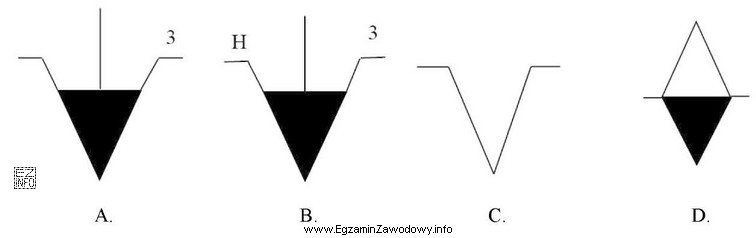

W dokumentacji technicznej obrabiarek i oprzyrządowania spotyka się symbole umowne elementów uzbrojenia, m.in. uchwytów tokarskich. W takim zadaniu należy rozpoznać dwie informacje naraz:
- liczbę szczęk (dla uchwytu trójszczękowego powinny wynikać z symbolu cechy odpowiadające trzem szczękom),
- rodzaj mocowania/uruchamiania (ręczne vs zasilane, np. hydraulicznie lub pneumatycznie).
Odpowiedź "Symbol A" jest właściwa, ponieważ odpowiada uchwytowi 3-szczękowemu oraz wskazuje mocowanie ręczne (czyli bez cech typowych dla napędu zewnętrznego). W praktyce warsztatowej oznacza to, że siła zacisku jest realizowana przez operatora (np. kluczem/obsługą ręczną), a nie przez układ zasilania.
Pozostałe odpowiedzi są niepoprawne, bo przedstawiają inne konfiguracje, które w zadaniach egzaminacyjnych najczęściej różnicują się właśnie:
- inną liczbą szczęk (np. czteroszczękowy),
- innym sposobem centrowania (samocentrujący vs niezależny),
- innym rodzajem uruchamiania (np. uchwyt zasilany, gdzie symbol wskazuje na obecność sterowania/napędu).
Wskazówka egzaminacyjna: nie wybieraj symbolu "na oko". Najpierw policz/rozpoznaj cechę odpowiadającą liczbie szczęk, a dopiero potem sprawdź detal odróżniający wersję ręczną od zasilanej. To ogranicza pomyłki wynikające z podobieństwa graficznego symboli.
