W diagramach stanów (stosowanych w automatyce i mechatronice do opisu działania sekwencyjnego) spotyka się symbole, które nie opisują samych stanów, lecz sposób przetwarzania lub łączenia sygnałów/warunków sterujących. Gdy w zadaniu pojawia się sformułowanie "zaznaczyć sumę sygnałów", chodzi o taki znak, który graficznie wskazuje miejsce, gdzie kilka sygnałów wejściowych jest traktowanych jako wspólny wynik (sumowanie/łączny efekt).

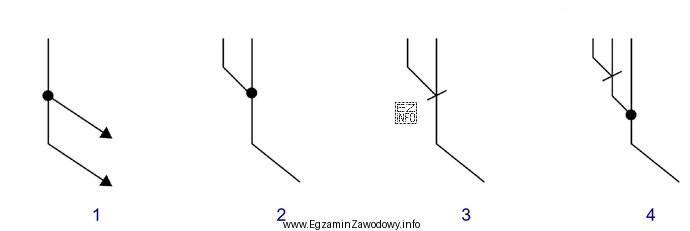

Odpowiedź "2" jest poprawna, ponieważ odpowiada symbolowi używanemu do oznaczenia sumowania sygnałów (w praktyce: węzeł/element sumujący). W interpretacji egzaminacyjnej oznacza to, że projektant nie pokazuje tylko geometrii połączeń, ale intencję: sygnały są sumowane, a nie jedynie "zwarte" linią.
Dlaczego pozostałe propozycje są błędne? Najczęstsze alternatywne symbole w takich zestawach oznaczają zwykle inne operacje lub relacje:
- Połączenie linii – wskazuje, że elementy są połączone, ale nie niesie informacji o sumowaniu (to częsty błąd: utożsamienie połączenia z operacją matematyczną).
- Rozgałęzienie/łączenie ścieżek – może dotyczyć przepływu/tras przejść, a nie operacji na sygnałach.
- Oznaczenia pomocnicze – np. punkty odniesienia, znaczniki, strzałki kierunku, które nie mówią nic o "sumie".
Wskazówka egzaminacyjna: jeśli widzisz w treści "suma sygnałów", szukaj symbolu, który jest jednoznacznie kojarzony z operacją (sumowaniem), a nie z samą topologią połączeń. W praktyce projektowej warto też sprawdzać legendę/notację w dokumentacji, bo znaczenie symboli bywa zależne od przyjętego standardu i narzędzia.
