W diagramach stanów (stosowanych w mechatronice do opisu zachowania sterowania) rozgałęzienie sygnału oznacza sytuację, w której z jednego miejsca przebiegu (stanu lub przejścia) sterowanie zostaje skierowane na więcej niż jedną gałąź. Taki element służy do pokazania, że dalsze działania mogą toczyć się jednocześnie (rozgałęzienie równoległe) albo że wybierana jest jedna z gałęzi (rozgałęzienie warunkowe) — zależnie od użytej notacji.

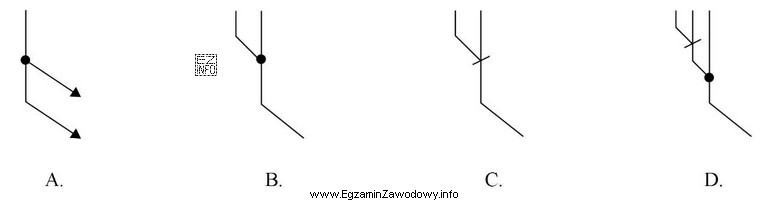

Poprawny wybór symbolu polega na rozpoznaniu elementu, który w tej notacji jest przeznaczony do dzielenia przepływu (a nie do opisu samego stanu). W praktyce oznacza to, że symbol musi dopuszczać jedno wejście i kilka wyjść (lub logiczny odpowiednik), czyli "rozprowadzać" przebieg na dalsze ścieżki.
- Dlaczego odpowiedź poprawna jest poprawna: wskazany symbol odpowiada funkcji rozgałęzienia — sygnał/przepływ sterowania zostaje podzielony na więcej niż jeden tor dalszego przebiegu.
- Dlaczego pozostałe odpowiedzi są błędne: pozostałe symbole odnoszą się do innych ról w diagramie (np. oznaczają stan, stan początkowy/końcowy, łączenie gałęzi lub element decyzyjny innego typu), więc nie spełniają definicji rozgałęzienia sygnału w tej notacji.
Wskazówka egzaminacyjna: przed wyborem sprawdź, czy symbol "tworzy" kilka wyjść z jednego przebiegu (rozgałęzia), czy raczej "zbiera" kilka wejść do jednego (scalanie/synchronizacja). To najczęstsze źródło pomyłek przy interpretacji diagramów stanów w systemach mechatronicznych.
