Podczas zwarcia w instalacji elektroenergetycznej pojawiają się bardzo duże wartości prądu w krótkim czasie. Oprócz skutków cieplnych (nagrzewanie), istotne są skutki mechaniczne, czyli siły elektrodynamiczne wynikające z oddziaływania pól magnetycznych wytwarzanych przez prąd.

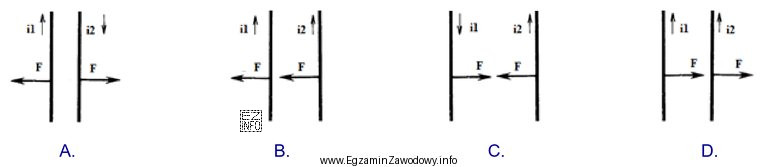

Dwa równoległe przewody z prądem oddziałują na siebie magnetycznie:
- gdy prądy płyną w tym samym kierunku, przewody przyciągają się;
- gdy prądy płyną w przeciwnych kierunkach, przewody odpychają się.
W pytaniu kluczowe jest słowo "dynamiczne" – chodzi o pokazanie efektu siły (ruchu/ugięcia/przemieszczenia) pod wpływem prądu zwarciowego, a nie tylko o sam fakt istnienia przewodów. Poprawny wybór to rysunek, który jednoznacznie przedstawia kierunki prądu w obu przewodach oraz wynikające z tego przyciąganie lub odpychanie i związane z tym przemieszczenie.
Pozostałe rysunki bywają błędne, gdy:
- pokazują brak reakcji mechanicznej (co nie odpowiada "dynamicznemu" działaniu),
- odwracają zależność kierunku prądu i znaku oddziaływania (mylą przyciąganie z odpychaniem),
- przedstawiają zjawiska zwarciowe innego typu (np. łuk/iskrzenie) zamiast sił między przewodami.
W praktyce wiedza ta jest potrzebna m.in. przy ocenie wytrzymałości zwarciowej szyn zbiorczych, doborze mocowań i odstępów oraz analizie uszkodzeń mechanicznych po zwarciu.
