Turbina parowa upustowo-kondensacyjna jest rozwiązaniem łączącym dwie funkcje: z jednej strony umożliwia upust pary (czyli kontrolowany odbiór części strumienia pary o odpowiednich parametrach), a z drugiej strony pozostała część pary po rozprężeniu trafia do części kondensacyjnej, gdzie jest kierowana do skraplacza.
Dlatego na schematach i w symbolice technicznej należy szukać oznaczeń, które pokazują:
- odgałęzienie/upust pary z turbiny (wyjście pośrednie służące do odbioru ciepła lub zasilania innego procesu),
- zakończenie kondensacyjne (wyprowadzenie do skraplacza/układu kondensacji), co odróżnia ją od turbiny przeciwprężnej.

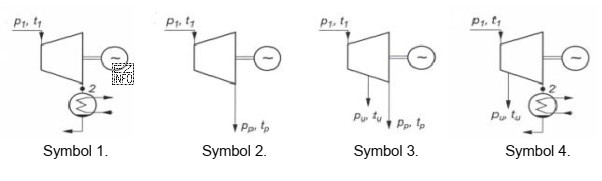

Odpowiedź "Symbol 4" jest poprawna, ponieważ przedstawia turbinę, która ma jednocześnie element wskazujący na upust oraz elementy charakterystyczne dla pracy kondensacyjnej (powiązanie ze skraplaczem).
Pozostałe symbole są niepoprawne, bo nie spełniają warunku "dwa w jednym":
- Jedna z odpowiedzi zwykle odpowiada turbinie kondensacyjnej (brak upustu) – pokazuje tylko drogę do skraplacza.
- Inna może oznaczać turbinę upustową lub przeciwprężną (brak części kondensacyjnej) – ma upust lub wylot o podwyższonym ciśnieniu, ale bez kondensacji.
- Kolejna bywa symbolem innego typu turbomaszyny albo turbiny o innym układzie odbiorów, przez co nie odpowiada precyzyjnie nazwie "upustowo-kondensacyjna".
Wskazówka egzaminacyjna: w nazwach złożonych (np. "upustowo-kondensacyjna") szukaj na symbolu obu cech składowych. Jeśli widzisz tylko jedną, to prawdopodobnie jest to inny typ turbiny.
