Schemat montażowy (często nazywany też schematem oprzewodowania lub schematem połączeń) służy do wykonania fizycznego montażu instalacji. Jego kluczową cechą jest to, że nie ogranicza się do pokazania "zasady działania", ale prezentuje konkretne punkty przyłączeniowe i sposób łączenia przewodów.
Dlatego na schematach montażowych bardzo często występują:
- zaciski oraz ich oznaczenia (np. 1, 2, 3, L, N, PE),
- linie połączeń pomiędzy zaciskami i urządzeniami,
- informacje pozwalające jednoznacznie podłączyć przewód do właściwego miejsca.

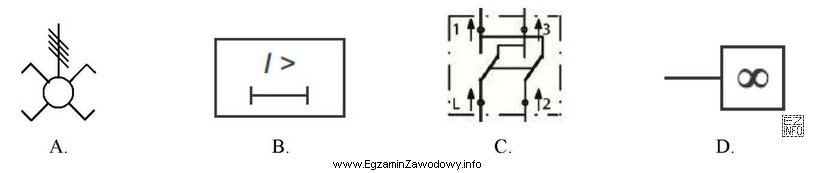

Odpowiedź "C." jest właściwa, ponieważ przedstawiony symbol zawiera punkty zaciskowe opisane znakami (cyfry oraz litera) oraz pokazuje połączenia pomiędzy nimi (przebieg torów/ścieżek). To odpowiada temu, co instalator ma wykonać w praktyce: doprowadzić przewody do konkretnych zacisków zgodnie z dokumentacją.
Pozostałe symbole nie spełniają typowego kryterium schematu montażowego:
- Odpowiedź "A." ma charakter znaku/oznaczenia obiektu lub elementu bez pokazania zacisków i realnych połączeń przewodów, więc nie prowadzi instalatora "krok po kroku" po okablowaniu.
- Odpowiedź "B." wygląda jak symbol aparatu z nastawą/parametrem (np. próg prądowy), ale nie pokazuje listy zacisków i relacji połączeń, czyli nie jest typową informacją montażową o oprzewodowaniu.
- Odpowiedź "D." jest znakiem umownym (np. funkcji/cechy), jednak również nie przedstawia punktów przyłączeniowych ani tras połączeń, przez co nie nadaje się do wykonania podłączeń.
Wskazówka egzaminacyjna: gdy pytanie dotyczy schematu montażowego, szukaj na rysunku elementów "instalatorskich": oznaczonych zacisków (L, N, PE, 1–n) i linii, które mówią, co z czym połączyć. Schemat ideowy zwykle pokazuje działanie, a nie fizyczne zaciski.
