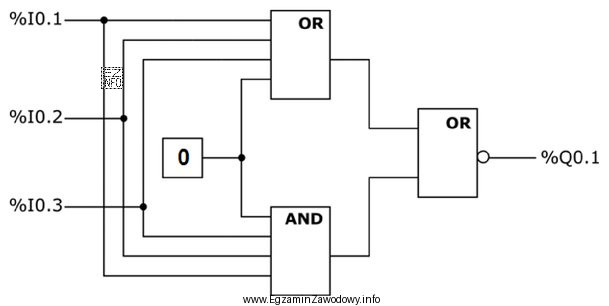

W schemacie FBD trzeba najpierw rozpoznać działanie bloków logicznych oraz połączeń.
- Górna bramka OR sumuje sygnały %I0.1, %I0.2, %I0.3 oraz stałą logiczną 0. Ponieważ OR z 0 nie zmienia wyniku, na wyjściu tej bramki otrzymujemy po prostu %I0.1 OR %I0.2 OR %I0.3.
- Dolna bramka AND ma na jednym z wejść stałą 0. Ponieważ AND z 0 zawsze daje 0, wyjście tej bramki jest równe 0 niezależnie od stanów %I0.1, %I0.2 i %I0.3.
- Końcowy blok jest oznaczony jako OR, ale ma kółko negacji na wyjściu, więc realizuje funkcję NOR. Oznacza to, że najpierw wykonywana jest suma logiczna dwóch sygnałów doprowadzonych do bloku, a następnie wynik jest zanegowany.
Do wejść bramki NOR trafiają: (1) wynik górnej OR, czyli %I0.1 OR %I0.2 OR %I0.3, oraz (2) wynik dolnej AND, czyli 0. Suma tych sygnałów nadal jest równa %I0.1 OR %I0.2 OR %I0.3 (bo OR z 0 nie zmienia wyniku), a po negacji dostajemy:
%Q0.1 = NOT(%I0.1 OR %I0.2 OR %I0.3)
Taka funkcja przyjmuje stan 1 wyłącznie wtedy, gdy żadne wejście nie jest aktywne, czyli gdy %I0.1=0, %I0.2=0 i %I0.3=0. W każdym innym przypadku przynajmniej jedno wejście ma 1, więc suma OR wynosi 1, a po negacji na wyjściu otrzymujemy 0.
Dlatego poprawny jest opis: "Wyjście %Q0.1=1 tylko dla wejść %I0.1=%I0.2=%I0.3=0". Pozostałe odpowiedzi są błędne, bo sugerują stałe 0/1 na wyjściu albo odwracają warunek zadziałania typowy dla bramki NOR.
