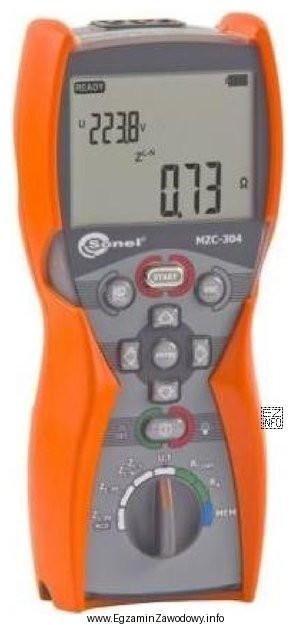

Prawidłowa odpowiedź to "Impedancję pętli zwarcia.", ponieważ w instalacjach niskiego napięcia jednym z podstawowych pomiarów ochronnych jest wyznaczenie impedancji pętli zwarcia (często oznaczanej jako Zs). Taki pomiar wykonuje się specjalnym miernikiem/testerem instalacji lub miernikiem pętli zwarcia. Wynik służy do oceny, czy w razie zwarcia popłynie dostatecznie duży prąd, aby zabezpieczenie zadziałało w wymaganym czasie (czyli czy ochrona przez samoczynne wyłączenie zasilania jest skuteczna).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Rezystancję izolacji." – to inny typ badania: mierzy się ją przy użyciu miernika rezystancji izolacji (tzw. megomierza) z napięciem probierczym. Tester pętli zwarcia nie jest przeznaczony do wytwarzania typowych napięć pomiarowych dla Riso i nie zastępuje megomierza.
- "Prąd upływu." – w praktyce prąd upływu najczęściej mierzy się miernikiem cęgowym do prądów upływu (obejmując jednocześnie wszystkie żyły danego obwodu) albo analizatorem, zależnie od układu. Sam pomiar pętli zwarcia polega na wymuszeniu warunków testowych i wyznaczeniu impedancji, a nie na bezpośrednim pomiarze prądu upływu.
- "Chwilową moc obciążenia." – moc chwilową wyznacza się z pomiaru napięcia i prądu (oraz współczynnika mocy w AC) przyrządami typu watomierz lub analizator mocy/energii. Miernik pętli zwarcia nie jest typowym przyrządem do pomiaru mocy odbiornika.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się Zs/pętla zwarcia, Riso (izolacja), prąd upływu i moc – najpierw przyporządkuj każdą wielkość do "typowego" przyrządu (tester instalacji, megomierz, cęgi upływu, watomierz). To zmniejsza ryzyko pomylenia funkcji podobnie wyglądających mierników.
