KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 18.
Który z wymienionych parametrów można zmierzyć przedstawionym przyrządem?

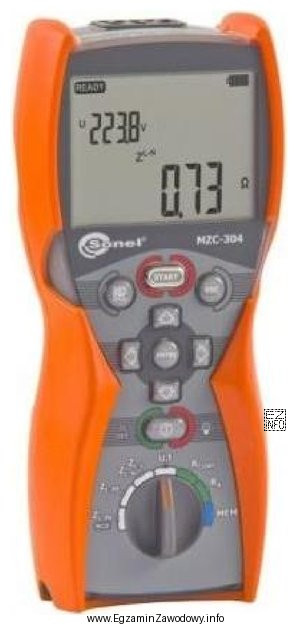

Ilustracja przedstawia miernik elektryczny, prawdopodobnie model MZC-304 produkcji firmy Sonel, używany do pomiarów w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przyrząd pokazany na ilustracji służy do pomiaru impedancji pętli zwarcia (Zs), czyli oceny warunków zadziałania zabezpieczeń przy zwarciu. Rezystancję izolacji mierzy się miernikiem izolacji (megomomierzem), prąd upływu mierzy się cęgami/miernikiem prądu, a moc chwilową – watomierzem lub analizatorem.

Pełne wyjaśnienie:

Wielkość "impedancja pętli zwarcia" (często oznaczana jako Zs) opisuje "opór" (w ujęciu impedancyjnym, a więc uwzględniając także składowe wynikające z AC) całej drogi prądu zwarciowego: od źródła zasilania przez przewody do miejsca zwarcia i z powrotem do źródła.

Pomiar tej impedancji wykonuje się testerem pętli zwarcia lub funkcją "loop" w mierniku instalacji. Wynik wykorzystuje się praktycznie do oceny, czy w razie zwarcia popłynie wystarczająco duży prąd, aby w wymaganym czasie zadziałało zabezpieczenie (np. wyłącznik nadprądowy). Dlatego odpowiedź "Impedancję pętli zwarcia." pasuje do przyrządu przeznaczonego do takich testów.

  • "Rezystancję izolacji." – to inny rodzaj badania, wykonywany zwykle wyższym napięciem pomiarowym DC przy użyciu miernika rezystancji izolacji (megomomierza). Przyrząd do pętli zwarcia nie jest przeznaczony do tego testu.
  • "Prąd upływu." – prądy upływu w instalacji mierzy się typowo cęgami prądowymi (obejmując odpowiedni przewód/wiąz­kę) albo specjalizowanym miernikiem prądu różnicowego. Tester pętli zwarcia nie jest podstawowym narzędziem do bezpośredniego pomiaru prądu upływu.
  • "Chwilową moc obciążenia." – moc chwilową wyznacza się na podstawie pomiaru napięcia i prądu (oraz ewentualnie współczynnika mocy) przyrządami takimi jak watomierz, licznik energii z funkcją pomiaru mocy lub analizator parametrów sieci. Nie jest to funkcja typowego testera pętli zwarcia.

Wskazówka egzaminacyjna: gdy pytanie odwołuje się do ilustracji przyrządu, szukaj cech typowych (gniazdo pomiarowe, oznaczenia "LOOP/Zs", piktogramy RCD/instalacji). Następnie dopasuj funkcję do wielkości: pętla zwarcia ↔ skuteczność wyłączenia, izolacja ↔ stan przewodów, prąd upływu ↔ diagnostyka RCD/usterek, moc ↔ analiza obciążenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja pętli zwarcia (Zs) opisuje "opór" całej drogi prądu zwarciowego w obwodzie. Mierzy się ją, aby ocenić, czy przy zwarciu popłynie prąd wystarczający do szybkiego zadziałania zabezpieczeń i odłączenia zasilania.
Najczęściej ma funkcje/oznaczenia typu "LOOP", "Zs" lub symbole testów instalacji. Często wykonuje pomiar przez wtyk do gniazda lub przewody pomiarowe. Od megomomierza odróżnia go brak typowego przełącznika napięć izolacji i opisów MΩ.
Rezystancja izolacji dotyczy stanu izolacji między żyłami i/lub żyłą a ziemią (zwykle w megaomach) i bada ryzyko przebicia. Impedancja pętli zwarcia dotyczy drogi prądu zwarciowego (zwykle w omach) i wpływa na zadziałanie zabezpieczeń.
Zwykle nie. Prąd upływu mierzy się najczęściej cęgami prądowymi lub miernikiem prądu różnicowego, bo potrzebny jest bezpośredni pomiar prądu w przewodniku. Tester pętli zwarcia wykonuje inny typ testu i nie zastępuje pomiaru prądu.
Do rezystancji izolacji stosuje się miernik rezystancji izolacji (megomomierz). Taki przyrząd podaje napięcie pomiarowe DC i mierzy wynik w MΩ. W praktyce często jest to funkcja w wielofunkcyjnym mierniku instalacji, ale inna niż "loop".
Moc chwilową mierzy się watomierzem, analizatorem parametrów sieci lub licznikiem energii z funkcją mocy. Wymagany jest pomiar napięcia i prądu (a w AC także uwzględnienie przesunięcia fazowego). Tester pętli zwarcia nie jest do tego przeznaczony.
Pomiar wykonuje się m.in. przy odbiorach instalacji, po modernizacji obwodów, po usunięciu usterek oraz w ramach okresowych sprawdzeń. Wynik pomaga ocenić warunki zadziałania zabezpieczeń w konkretnym punkcie instalacji (np. na końcu obwodu).
Najczęstsze błędy to mylenie pojęć "impedancja" i "rezystancja", wybieranie "izolacji" jako odpowiedzi domyślnej oraz ignorowanie tego, że prąd i moc wymagają innych czujników/metod. Pomaga skojarzenie: "loop/Zs" ↔ zwarcie i wyłączenie.
Zależy od sytuacji i przyrządu, ale zwykle trzeba zachować ostrożność, bo test może powodować krótkotrwały przepływ prądu testowego. Wrażliwe odbiorniki mogą reagować na spadki napięcia. W praktyce stosuje się procedury i dobiera tryb pomiaru do obwodu.
Ucz się mapowania: parametr ↔ przyrząd ↔ zastosowanie. Zrób fiszki: pętla zwarcia (Zs), izolacja (MΩ), ciągłość przewodów (Ω), RCD (czas/prąd), prąd upływu (mA), moc (W). Trenuj na zdjęciach paneli i piktogramów funkcji.
